SE-□N에서 테스트 버튼을 눌러도 트립되지 않고, 표시등도 점등되지 않습니다. 무엇을 확인해야 합니까?

SE-□N에서 테스트 버튼을 눌러도 트립되지 않고

■ 테스트 버튼을 눌러도 동작 표시등이 점등되지 않습니다.
테스트 버튼을 조작한 경우, 내부의 출력 릴레이가 동작해도 동작 표시등은 점등하지 않습니다. 꺼진 상태로 유지되는 것이 정상입니다.

■ 테스트 버튼을 눌러도 트립되지 않습니다.　
아래 사항을 확인해 주십시오.

【1】
테스트 버튼을 누를 수 있습니까?
테스트 버튼을 누를 수 없는 경우 고장일 가능성이 있습니다.
수리 창구로 문의해 주십시오.
정상 상태에서는 설정, 연결 등의 상태와 관계없이 테스트 버튼을 물리적으로 누를 수 있습니다.

【2】
전원이 제대로 공급되고 있는지 확인해 주십시오.
전원이 공급되지 않으면 테스트 버튼을 눌러도 작동하지 않습니다.
(내부 릴레이가 작동하지 않기 때문)

【3】
〔수동 복귀형의 경우에만〕 트립 표시/복귀 버튼(TRIP/RESET 버튼)이 표시되나요?
트립 표시/복귀 버튼(TRIP/RESET 버튼)이 표시되는 것이 정상입니다.
나오지 않는 경우 고장일 가능성이 있습니다. 수리 창구에 문의하십시오.

【4】
전원을 인가하고 출력 배선(플러그인형: 4, 5, 6번, 패널 마운트형: Tb, Tc, Ta)을 분리한 상태에서 테스트 버튼을 눌러 주십시오.
누를 때 플러그인 형은 5, 6번 사이, 패널 마운트 형은 Tc-Ta 사이가 도통합니까?
플러그인 형은 5, 6번 사이, 패널 마운트 형은 Tc-Ta 사이가 전도되는 것이 정상입니다.
배선에 문제가 없는지 확인하십시오.
전도되지 않는 경우 고장일 가능성이 있습니다. 수리 창구에 문의하십시오.

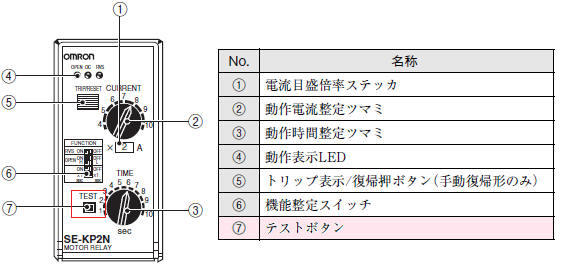

● 각부 명칭


● 형SE 테스트 버튼의 용도와 정상 작동

・용도
출력 ON 시 동작 확인용입니다. (형SE 본체를 점검하는 것이 아닙니다.)
실제로 과부하 상태를 만들지 않아도 테스트 버튼을 눌러 강제적으로 출력 접점을 ON시켜 연결된 기기의 동작을 확인할 수 있습니다.

・정상 동작
제어 전원 전압을 인가하고 테스트 버튼을 누르면, 순간적으로 트립 표시와 출력 릴레이가 동작합니다. 동작 시 플러그인형: 5, 6번 간, 패널 마운트형: Tc-Ta 간이 도통합니다. 단, 동작 표시 LED는 점등하지 않습니다. 기능 정정 스위치는 ON이든 OFF든 상관없습니다. 테스트 버튼을 누르는 시간은 특별히 규정되어 있지 않습니다.

・복귀 방법
　・수동 복귀형 「TRIP/RESET」을 누르면 복귀합니다.
　　　　　　　손을 떼어 테스트 버튼이 원래 위치로 돌아갔다고 해서 출력이 복귀되지는 않습니다.
　・자동 복귀형: 테스트 버튼에서 손을 떼면 버튼은 원래 위치로 돌아가고 출력도 복귀합니다.
　　　　　　　복귀하면 플러그인 형은 4, 5번 간, 패널 마운트 형은 Tc-Tb 간이 도통합니다.

● 대상 기종
・ 플러그인형
　수동 복귀: 형식 SE-KP1N, 형식 SE-KP2N, 형식 SE-KQP1N, 형식 SE-KQP2N
　자동 복귀: 형식 SE-KP1AN, 형식 SE-KP2AN, 형식 SE-KQP1AN, 형식 SE-KQP2AN
・ 패널 마운트형
　수동 복귀: 형식 SE-K1N, 형식 SE-K2N, 형식 SE-K4N, 형식 SE-KQ1N, 형식 SE-KQ2N, 형식 SE-KQ4N
　자동 복귀: 형 SE-K1AN, 형 SE-K2AN, 형 SE-KQ1AN, 형 SE-KQ2AN
