CJ1M형/CJ2M형의 원점 검색 명령(ORG 명령)을 실행해도 원점 검색이 시작되지 않습니다. 원인과 대책을 알려주세요. 또한, ORG 명령의 오퍼랜드는 포트 지정과 제어 데이터뿐이며 잘못된 설정은 하지 않았습니다.

CJ1M형/CJ2M형의 원점 검색 명령(ORG 명령)을 실행해도 원점 검색이 시작되지 않습니다. 원인과 대책을 알려주세요. 또한

ORG 명령과 관련된 설정으로 PLC 시스템 설정이 있습니다.
PLC 시스템 설정의 펄스 출력 화면을 열고, "원점 검색 사용"으로 설정하신 후, 아래 ①~④ 설정을 확인해 주십시오.
① 원점 검색/복귀 시작 속도
② 원점 검색 고속 속도
③ 원점 검색 근접 속도
④ 원점 복귀 목표 속도

이러한 설정이 아래와 같은 경우, 에러 플래그가 ON되어 실행할 수 없습니다.
1. 원점 검색 고속 속도 ≤ 원점 검색 근접 속도
2. 원점 검색 근접 속도 ≤ 원점 검색 기동 속도
3. 원점 복귀 목표 속도 ≤ 원점 복귀 기동 속도

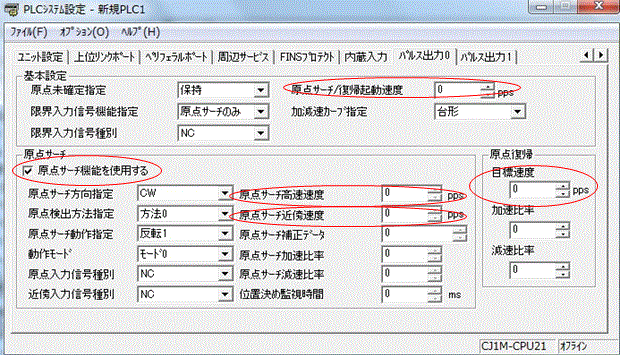

●형 CJ1M의 경우

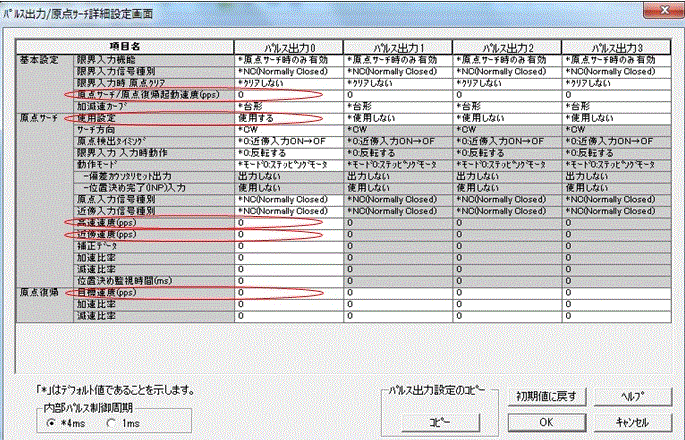

●형 CJ2M의 경우
