SDV-F□를 부족 전압 검출로 사용할 경우, 입력 전압과 제어 전원이 동일해도 사용할 수 있습니까?

SDV-F□를 부족 전압 검출로 사용할 경우

사용 가능합니다.

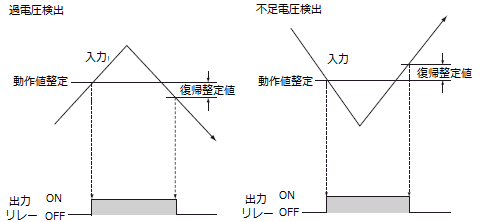

단, 과전압 검출로 설정하고 출력은 b접점을 사용하십시오.
정상 시(저전압이 아닌 경우) a 접점이 ON됩니다.
저전압 감지 시에는 a 접점이 OFF되고 b 접점이 ON됩니다.

감시 회로와 제어 전원이 동일한 경우, 부족 전압 감지 시 SDV 형태의 제어 전원의 전압도 동시에 저하되므로 출력의 a 접점 동작을 유지하지 못할 수 있습니다.
b 접점을 사용함으로써 부족 전압을 감지할 때 출력을 유지할 수 있습니다.
다만, 전원 OFF 시와 동일한 출력 상태(b접점)가 되므로, 외부에서 회로를 구성하여 판단할 수 있도록 하십시오.

부족 전압 범위가 제어 전원의 변동 범위 내(AC 전압의 85~110%, DC 전압의 80~130%)라면, 일반적인 부족 전압 검출로 a 접점 출력 사용이 가능합니다.

단, 복귀값 조정값은 제어 전원의 변동 범위 내에 있도록 설정하십시오.

예　형식 SDV-FH7
・ 제어 전원: AC200V (변동 범위 AC170~210V)
・ 동작　　: 과전압 감지
・ 동작값：170V
・ 복귀값：165V
? 복귀값이 170V 미만이기 때문에 보증 대상이 아닙니다.
복귀값을 170V 이상으로 하려면 동작값을 약 174V 이상으로 설정해야 합니다.
(복귀값의 조정 범위는 작동값의 2~30%입니다.
최소 2%로 조정했을 경우: 동작값 174V × (100 - 2%) = 약 170V)
　　



　


■대상 기종

입력		직류 전용	직류 및 교류용(스위치에 의한 전환)
타이머 기능		타이머 기능 없음			타이머 기능 있음
작동값 조정 범위		4~12mV 10~30mV 20~60mV 40~120mV 80~240mV	0.2~0.6V 0.5~1.5V 1~3V 2~6V 4~12V	10~30V 25~75V 50~150V 100~300V
제 제 전 원	DC24V	형식 SDV-FL2	형 SDV-FM2	형 SDV-FH2	형 SDV-FH2T
	DC48V	형 SDV-FL3	형 SDV-FM3	형 SDV-FH3	형 SDV-FH3T
	DC100/110V	형 SDV-FL4	형 SDV-FM4	형 SDV-FH4	형 SDV-FH4T
	DC125V	형 SDV-FL5	형 SDV-FM5	형 SDV-FH5	형 SDV-FH5T
	AC100/110V	형 SDV-FL6	형 SDV-FM6	형 SDV-FH6	형 SDV-FH6T
	AC200/220V	형 SDV-FL7	형 SDV-FM7	형 SDV-FH7	형 SDV-FH7T
	AC120V	－	형 SDV-FM61	형 SDV-FH61	－
	AC240V	－	형 SDV-FM71	형 SDV-FH71
