E3Z-T 상호 간섭 방지 필터의 형식과 사용법을 알려주세요.
- 등록일
- 2025. 12. 17.
E3Z-T 상호 간섭 방지 필터의 형식과 사용법을 알려주세요.
형 E3Z-T(투과형)에 사용 가능한 상호 간섭 방지 필터는 적색광 타입용 형 E39-E11(별매)과 적외광 타입용 형 E39-E12(별매)가 있습니다.
상호 간섭 방지 필터는 센서에 부속되어 있지 않으므로 필요한 경우 별도로 구입하십시오. 2조의 투과형 광전 센서에 사용함으로써 밀착 장착이 가능합니다. 단, 3조 이상의 간섭 방지에는 사용할 수 없습니다.
(표1) 상호 간섭 방지 필터의 형식
・필터 사용법은 (표2)를 참조하십시오.
| 광전 센서 | 상호 간섭 방지 필터 | ||||
| 광원 | 검출 거리 | 연결 방식 | 출력 사양 | 형식 | |
| 적외선 | ・필터 미사용 시 15m ・필터 사용 시 2.5m | 코드 인출 타입 (2m) | NPN | 형 E3Z-T61 2M 투광기 형 E3Z-T61-L 2M 수광기 형 E3Z-T61-D 2M | 형 E39-E12 (별매) |
| PNP | 형 E3Z-T81 2M 투광기 형 E3Z-T61-L 2M 수광기 형 E3Z-T61-D 2M | ||||
| M12 표준 커넥터 중계 타입 (0.3m) | NPN | 형 E3Z-T61-M1J 0.3M 투광기 형 E3Z-T61-L-M1J 0.3M 수광기 형 E3Z-T61-D-M1J 0.3M | 형 E39-E12 (별매) | ||
| PNP | 형 E3Z-T81-M1J 0.3M 투광기 형 E3Z-T81-L-M1J 0.3M 수광기 형 E3Z-T81-D-M1J 0.3M | ||||
| M12 스마트 클릭 커넥터 중계 타입 (0.3m) | NPN | 형 E3Z-T61-M1TJ 0.3M 투광기 형 E3Z-T61-L-M1TJ 0.3M 수광기 형 E3Z-T61-D-M1TJ 0.3M | 형 E39-E12 (별매) | ||
| PNP | 형 E3Z-T81-M1TJ 0.3M 투광기 형 E3Z-T61-L-M1TJ 0.3M 수광기 형 E3Z-T61-D-M1TJ 0.3M | ||||
| M8 커넥터 유형 | NPN | 형 E3Z-T66 투광기 형 E3Z-T66-L 수광기 형 E3Z-T66-D | 형 E39-E12 (별매) | ||
| PNP | 형 E3Z-T86 투광기 형 E3Z-T86-L 수광기 형 E3Z-T86-D | ||||
| 광전 센서 | 상호 간섭 방지 필터 | ||||
| 광원 | 검출 거리 | 연결 방식 | 출력 사양 | 형식 | |
| 적색광 | ・ 필터 미사용 시 10m ・필터 사용 시 3m | 코드 인출 타입 (2m) | NPN | 형 E3Z-T61A 2M 투광기 형 E3Z-T61A-L 2M 수광기 형 E3Z-T61A-D 2M | 형 E39-E11 (별매) |
| PNP | 형 E3Z-T81A 2M 투광기 형 E3Z-T81A-L 2M 수광기 형 E3Z-T81A-D 2M | ||||
| M12 표준 커넥터 중계 타입 (0.3m) | NPN | 형 E3Z-T61A-M1J 0.3M 투광기 형 E3Z-T61A-L-M1J 0.3M 수광기 형 E3Z-T61A-D-M1J 0.3M | 형 E39-E11 (별매) | ||
| PNP | 형 E3Z-T81A-M1J 0.3M 투광기 형 E3Z-T81A-L-M1J 0.3M 수광기 형 E3Z-T81A-D-M1J 0.3M | ||||
| M8 커넥터 타입 | NPN | 형 E3Z-T66A 투광기 형 E3Z-T66A-L 수광기 형 E3Z-T66A-D | 형 E39-E11 (별매) | ||
| PNP | 형 E3Z-T86A 투광기 형 E3Z-T86A-L 수광기 형 E3Z-T86A-D | ||||
| 광전 센서 | 상호 간섭 방지 필터 | ||||
| 광원 | 검출 거리 | 연결 방식 | 출력 사양 | 형식 | |
| 적외선 | ・ 필터 미사용 시 30m ・필터 사용 시 2.5m | M8 커넥터 타입 | NPN | 형 E3Z-T62 2M 투광기 형 E3Z-T62-L 2M 수광기 형 E3Z-T62-D 2M | 형 E39-E12 (별매) 형 E39-E12 |
| PNP | 형 E3Z-T82 2M 투광기 형 E3Z-T82-L 2M 수광기 형 E3Z-T82-D 2M | ||||
| M12 표준 커넥터 중계 타입 (0.3m) | NPN | 형 E3Z-T62-M1J 0.3M 투광기 형 E3Z-T62-L-M1J 0.3M 수광기 형 E3Z-T62-D-M1J 0.3M | 형 E39-E12 (별매) 형 E3Z-T62-L-M1J 0.3M | ||
| M8 커넥터 타입 | NPN | 형 E3Z-T67 투광기 형 E3Z-T67-L 수광기 형 E3Z-T67-D | 형 E39-E12 (별매) | ||
| PNP | 형 E3Z-T87 투광기 형 E3Z-T87-L 수광기 형 E3Z-T87-D | ||||
・ 필터 미사용 시 15m ・필터 사용 시 2.5m | 코드 인출 타입 (2m) | NPN | 형 E3Z-T61K 2M 투광기 형 E3Z-T61K-L 2M 수광기 형 E3Z-T61K-D 2M | 형 E39-E12 (별매) 형 E3Z-T61K 2M | |
| PNP | 형 E3Z-T81K 2M 투광기 형 E3Z-T81K-L 2M 수광기 형 E3Z-T81K-D 2M | ||||
| M8 커넥터 중계 타입 | NPN | 형 E3Z-T61K-M3J 0.3M 투광기 형 E3Z-T61K-L-M3J 0.3M 수광기 형 E3Z-T61K-D-M3J 0.3M | 형 E39-E12 (별매) 형 E3Z-T61K-L-M3J 0.3M | ||
| PNP | 형 E3Z-T81K-M3J 0.3M 투광기 형 E3Z-T81K-L-M3J 0.3M 수광기 형 E3Z-T81K-D-M3J 0.3M | ||||
(표2) 상호 간섭 방지 필터 사용 방법
| 형식 | 형 E39-E11 | 형 E39-E12 |
| 종류 | 적색광 타입(형 E3Z-T□□A)용 (적외선 타입 센서에는 사용 불가) | 적외선 타입용(형 E3Z-T□□)용 (적색광 타입 센서에는 사용할 수 없습니다) |
| 검출 거리 | 3m | 2.5m |
| 수량 (포함 수량) | 주문 수량 1개당 총 4개(광전 센서 2세트 분량)입니다. 세로용과 가로용 편광 필터가 2개 들어 있습니다. 예: 형 E3Z-T61A(적색광 타입)을 2세트 사용하는 경우 → 필요한 주문 수량은 1개. | |
| 설치 방법 | 센서 상부의 홈에 걸치도록 장착하십시오. | ① 필터 뒷면의 박리지를 떼어내십시오. ② 필터를 부착하십시오. ・박리지를 제거한 후 즉시 센서에 장착하십시오. ・센서 렌즈 부분의 오염은 미리 제거해 주십시오. 접착면에 먼지·지문 등이 부착된 경우, 충분한 성능을 발휘하지 못할 수 있습니다. |

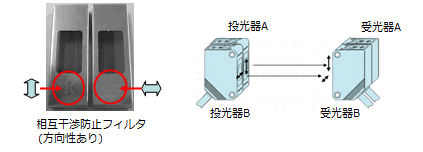

| ・1세트 분의 투광기와 수광기는 편광 방향을 반드시 맞추어 설치하십시오. 커버부에 인쇄된 화살표(↑ 또는 →)가 편광 방향을 나타냅니다. | ||
| 주의 사항 | ・필터는 인접한 2대의 투광기/수광기의 편광 방향을 90도씩 어긋나게 하여 간섭을 방지합니다. 따라서 투광기/수광기 설치 시 동일한 각도로 설치하십시오. ・슬릿과의 동시 장착은 불가능합니다. ・형 E39-E12는 센서에 영구 접착을 목적으로 설계되었습니다. 센서에서 분리하여 재사용하지 마십시오. ・다음 장소에서는 사용하지 마십시오. ・직사광선이 닿는 장소 ・습도가 높고 결로가 발생할 우려가 있는 장소 ・부식성 가스가 있는 장소 ・본체에 직접 진동이나 충격이 전달되는 장소 ・필터 개구부를 청소할 때는 부드러운 천 등을 사용하십시오. 필터 표면을 손상시킬 수 있는 금속 가루 등이 부착된 경우에는 송풍기 등을 사용하여 제거하십시오. ・유기 용제, 시너류는 제품 표면을 녹일 수 있으므로 사용하지 마십시오. | |
