푸시 버튼 스위치 A16 시리즈, 표시등 M16 시리즈의 램프를 교체하는 방법을 알려주세요.

푸시 버튼 스위치 A16 시리즈

교체 절차에 대해서는 아래 표를 참조하십시오.
(표1) 조작부 측에서 교체하는 경우
(표2) 소켓부 측(배선 측)에서 교체하는 경우

(표1) 조작부 측에서 교체하는 경우

절차	방법
① 조작부/소켓부를 분리합니다	조작부를 그림과 같이 당겨 빼면 분리됩니다. 손으로 분리하기 어려운 경우, 조작부 빼내기 공구: 형 A3PJ-5080(별매)를 사용하십시오.
②램프부 *1 분리	인출 공구: 형식 A16Z-5080(별매)를 사용하여 램프 부를 집어 인출하십시오. (손으로 분리할 수 없습니다)
③ 램프부 *1 장착	인출 공구: 형식 A16Z-5080(별매)를 사용하여 램프부 분리 방법②의 역순으로 장착하십시오. 방향에 주의하여 램프 부를 삽입하십시오. ・램프부 삽입 방향 램프부에는 가이드용 돌기가 2개 설치되어 있습니다. 램프부의 돌기와 스위치부의 폭이 좁은 가이드가 맞도록 삽입하십시오. 돌기에 의해 스위치부의 소켓에는 한 방향으로만 조립할 수 있습니다. 또한 작은 구멍이 있는 쪽이 마이너스(-) 측입니다.
④ 조작부, 소켓부 장착	조작부 전체를 아래 그림과 같은 케이스부의 A면까지 밀어 넣어 장착하십시오.

절차	방법
① 조작부/소켓부를 분리	인출 공구: A16Z-5080(별매)를 끼워 소켓부를 똑바로 인출하십시오.
②램프부 *1 분리	램프 부를 손으로 분리합니다.
③ 램프부 *1 장착	램프 부는 손으로 장착할 수 있습니다. 방향에 주의하여 램프 부품을 삽입하십시오. ・램프 부품 삽입 방향 램프 부품에는 가이드용 돌기가 2개 설치되어 있습니다. 램프 부품의 돌기와 스위치 부품의 폭이 좁은 가이드가 맞도록 삽입하십시오. 　　돌출부로 인해 스위치부 소켓에는 한 방향으로만 조립할 수 있습니다. 　　또한, LED 램프 단자에 구멍이 뚫린 쪽이 마이너스(-) 측입니다.
④ 조작부/소켓부 장착	아래 그림과 같이 케이스부의 오목한 부분과 소켓부, NC 단자 쪽 케이스 가이드 홈을 맞추어 '찰칵' 소리가 날 때까지 눌러 끼우십시오. (원터치로 장착 가능합니다) 또한, 들뜸 등이 없는지 확인하십시오.

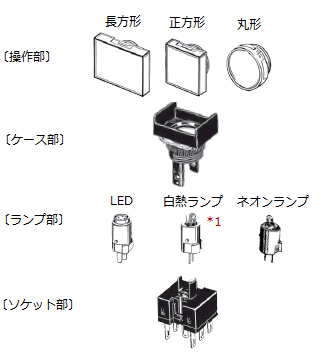

■참고: 푸시 버튼 스위치 형 A16 시리즈 구조
조작부, 케이스부, 램프부, 소켓부로 구성되어 있습니다.
　　
또한, 아래와 같은 유닛도 있습니다.
・조작부 유닛：조작부와 케이스부를 조합한 것
・소켓부 유닛：램프부와 소켓부를 조합한 것

*1　형 A16, 형 M16시리즈의 백열 램프 조명 타입 및 백열 램프는 2020년 3월에 생산을 종료합니다.
대체품 확인 방법은 해당 FAQ를 참조하십시오.
　　대상 형식　
세트 형식: 형 A16(5)L-???-5-?, 형 A16(5)L-???-12-?, 형 A16(5)L-???-24-?
　　　　　　　　　형 M16(5)□-□□-5(-S), 형 M16(5)□-□□-12(-S)、형 M16(5)□-□□-24(-S)
　　　백열 램프: 형 A16-5、형 A16-12、형 A16-24
