프로그램 타입 온도 조절기에서 각 단계 시작 시 또는 임의의 타이밍에 펄스 신호를 출력할 수 있습니까?
- 등록일
- 2025. 12. 17.
프로그램 타입 온도 조절기에서 각 단계 시작 시 또는 임의의 타이밍에 펄스 신호를 출력할 수 있습니까?
타임 시그널, 스테이지 출력 등의 기능으로 펄스 출력을 하는 것은 가능합니다.
다만, 기종에 따라 사용 가능한 기능이 다릅니다. 아래 표를 참조하십시오.

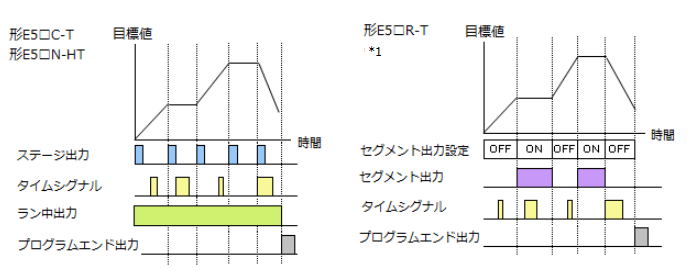

(표1) 프로그램 타입 온도 조절기의 출력 기능
・설정은 (표2)를 참조하십시오.
| 명칭 | 내용 | E5□C-T | E5□N-HT | E5□R-T *1 |
| 스테이지 출력 | 각 단계 시작 시 ON하는 출력 | ○ | ○ | ｘ |
| 타임 시그널 | 임의의 타이밍에 ON하는 출력 | ○ | ○ | ○ |
| 런 중 출력 | 프로그램 실행 중 ON하는 출력 | ○ | ○ | x |
| 세그먼트 출력 | 지정한 세그먼트에서 ON하는 출력 | ｘ | ｘ | ○ |
| 프로그램 종료 출력 | 프로그램 종료 시 ON하는 출력 | ○ | ○ | ○ |
■ 대상 형식
・E5□C-T 시리즈 : E5AC-T E5EC-T E5CC-T
・E5□N-HT 시리즈：E5AN-HT E5EN-HT E5CN-HT
・E5□R-T 시리즈 *1 : E5AR-T E5ER-T
(표2) 설정 예시
| 【1】 | 각 단계 시작 시 펄스 신호를 출력하고자 함 |
| 【2】 | 각 단계의 임의의 타이밍에 펄스 신호를 출력하고자 함 |
| 【3】 | 프로그램 종료 시 펄스 신호를 출력하고 싶다. |
| 【4】 | 실행 중(제어 중)에 출력을 하고 싶다. |
【1】각 단계 시작 시 펄스 신호를 출력하고 싶다.
| 기종 | 내용 | 설정 항목 |
| E5AC-T E5EC-T E5CC-T | 「스테이지 출력」을 사용하십시오. 스테이지 출력은 각 세그먼트의 선두에서 1초간의 펄스 신호가 출력됩니다. 보조 출력 또는 제어 출력에 할당하여 사용하십시오. | 고기능 설정 레벨의 「제어 출력□할당」 또는 「보조 출력□할당」에 "스테이지 출력"을 설정하십시오. |
| E5AN-HT E5EN-HT E5CN-HT | ||
| E5AR-T*1 E5ER-T*1 | 각 세그먼트의 선두에서 출력하는 기능은 없습니다. ① 세그먼트 출력 또는 ② 타임 시그널을 사용하십시오. | ① 세그먼트 출력을 사용할 경우 ◆제어 초기 설정 2단계 ・「보조 출력 할당」에 "프로그램 출력" 설정하십시오.・「프로그램 출력 선택」에 「"세그먼트 출력"」을 설정하십시오. |
【2】각 단계의 임의 시점에 펄스 신호를 출력하고자 함.
| 기종 | 내용 | 점수 /프로그램 | 설정 항목 |
| E5AC-T E5EC-T E5CC-T | 「타임 시그널」을 사용하십시오. 타임 시그널에는 ON 시간과 OFF 시간 두 가지를 설정합니다. 이들은 스텝의 시작부터 계시합니다. 시간 단위는 프로그램 시간 단위로 설정한 단위가 됩니다. 타임 시그널은 보조 출력 또는 제어 출력에 할당하여 사용하십시오. ・리셋 중, 홀드 중, 대기 중, AT 중에는 OFF합니다. | 2점 | ◆프로그램 설정 레벨 ・「타임 시그널□설정 세그먼트」에 "타임 시그널을 사용할 세그먼트 번호를 설정하십시오. ・「타임 시그널 □ ON 시간」에 타임 시그널의 ON 시간을 설정하십시오. ・「타임 시그널 □ OFF 시간」에 타임 시그널의 OFF 시간을 설정하십시오. |
| E5AN-HT E5EN-HT E5CN-HT | |||
| E5AR-T*1 E5ER-T*1 | 6점 |
【3】프로그램 종료 시 펄스 신호를 출력하고 싶습니다.
| 기종 | 내용 | 설정 항목 |
| E5AC-T E5EC-T E5CC-T | 「프로그램 종료 출력」을 사용하십시오. 최종 세그먼트 종료 후 펄스 신호를 출력합니다. 출력 시간은 임의로 설정할 수 있습니다. 설정 범위는 ON(출력 지속), 0.0~10.0초입니다. (초기값은 0.0초) 프로그램 종료 출력은 보조 출력 또는 제어 출력에 할당하여 사용하십시오. | ◆고기능 설정 레벨 ・「제어 출력□할당」 또는 「보조 출력□할당」에 "P.End(프로그램 종료)" 을 설정하십시오. ・「프로그램 종료 ON 시간」에 펄스 출력 폭을 설정하십시오. (ON(출력 지속)으로 설정한 경우 다음에 「런」을 할 때까지 출력이 ON 상태가 됩니다.) |
| E5AN-HT E5EN-HT E5CN-HT | ||
| E5AR-T*1 E5ER-T*1 | ◆고기능 설정 레벨 ・「보조 출력□할당」에 "P.End(프로그램 엔드)"를 설정하십시오. ・「프로그램 엔드 ON 시간」에 펄스 출력 폭을 설정하십시오. (ON(출력 지속)으로 설정한 경우 다음에 「런」을 할 때까지 출력 ON 상태가 됩니다.) |
【4】런 중(제어 중)에 출력을 하고 싶습니다.
| 기종 | 내용 | 설정 항목 |
| E5AC-T E5EC-T E5CC-T | 「런 중 출력」을 사용하십시오. 런 중 출력은 보조 출력 또는 제어 출력에 할당하여 사용하십시오. | ◆고기능 설정 레벨 「제어 출력□할당」 또는 「보조 출력□할당」에 "실행 중 출력"을 설정합니다. |
| E5AN-HT E5EN-HT E5CN-HT | ||
| E5AR-T*1 E5ER-T*1 | 기능이 없습니다. | |
*1 E5?R 시리즈, E5□R-T 시리즈는 2021년 3월에 생산을 종료했습니다 . 대체품 확인 방법은해당 FAQ를 참조하십시오.
■참고 사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 제품 정보 URL에서 사용자 매뉴얼을 다운로드하여 사용하십시오 .
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
