다이칸야마의 이력 관리 설정 방법을 알려주세요.

다이칸야마의 이력 관리 설정 방법을 알려주세요.

다이칸야마 카탈로그에 실린 다이칸야마 활용 예시 화면의 구체적인 생성 방법입니다.
(버전에 따라 화면이나 조작 방법이 다소 다를 수 있습니다)

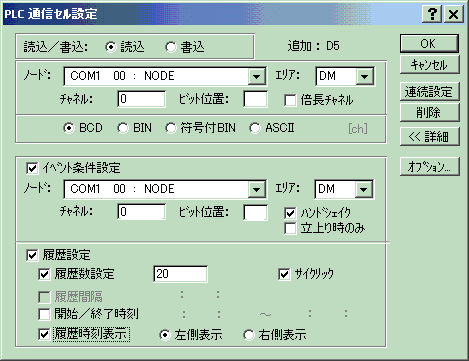

먼저, 대관산 통신 북을 열고 셀 D5에서 다음과 같이 셀 설정을 수행합니다.




여기서는 기록이 필요한 횟수를 20회로 가정하여, 기록 수를 20회로 순환 표시하도록 설정했습니다.
실제로는 횟수를 조정하거나 적절한 타이밍에 저장을 수행하는 등의 노력이 필요합니다.
DM0를 상태 코드(에러 코드: 1~10 | 정상 상태: 0)로 설정합니다.
PLC 측(래더)에서 이상이 발생했을 때, 이상 코드를 DM0에 기록하고 부수 정보(이상 설비 번호 등)를 DM1에 기록하도록 하십시오.
# 설명을 위해, 여러 개의 이상이 동시에 발생하지 않는다고 가정합니다.

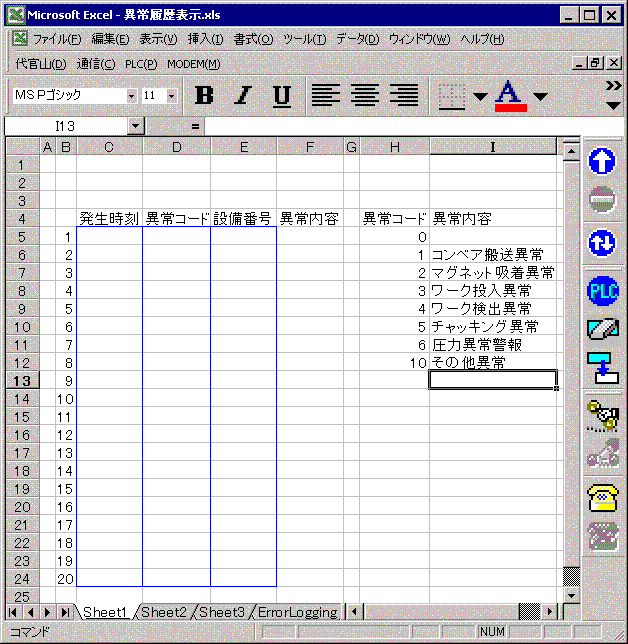

설정 셀 주변에 내용 등을 기재합니다. 또한, 약간 떨어진 셀(개별적으로는 H4~I13)에 이상 코드와 그 내용의 대응표를 기재해 둡니다.


PLC에서 취득한 이상 코드(D열)를 바탕으로, 이상 코드 대응표에서 이상 내용을 F열에 복사해 옵니다.

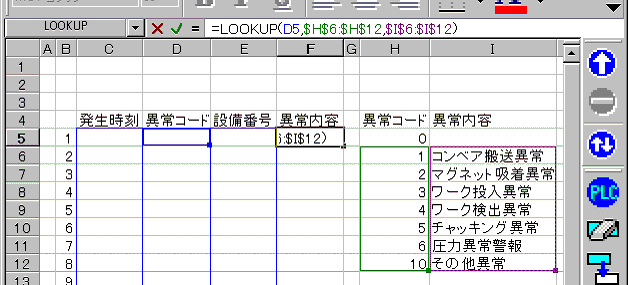

셀 F5에 =LOOKUP(D5,$H$6:$H$12,$I$6:$I$12)라고 작성합니다.


셀 F5의 오른쪽 하단 모서리를 드래그하여 아이콘이 '+' 상태인 채로 셀 F24까지 슬라이드합니다.
F6 =LOOKUP(D6,$H$6:$H$12,$I$6:$I$12)
F7 =LOOKUP(D7,$H$6:$H$12,$I$6:$I$12)
：
F24 =LOOKUP(D24,$H$6:$H$12,$I$6:$I$12)
가 됩니다. LOOKUP 함수의 첫 번째 인수는 F열의 슬라이드에 따라 아래로 슬라이드하지만, 두 번째와 세 번째 인수는 항상 고정되어 있다는 점에 유의하십시오.

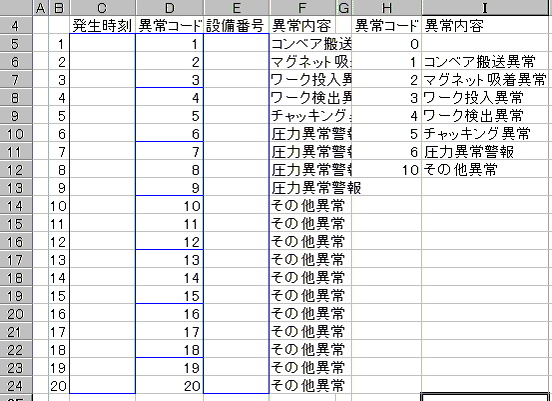

실제로 다이칸야마에서 통신하기 전에 D열에 1~20의 숫자를 입력해 봅시다.

이상 코드표에 규정되지 않은 값(D열의 숫자)은 이상 코드표의 낮은 쪽에서 가장 가까운 숫자의 내용이 표시됩니다. 이는 LOOKUP 함수의 사양입니다.

레이아웃은 고객님의 선호도에 따라 설정해 주십시오.

※Windows 및 Excel은 미국 Microsoft Corporation의 미국 및 기타 국가에서의 등록 상표입니다.
