UL 규격 클래스 2 적합 전원 공급 장치, 회로 보호 장치가 있습니까?

등록일
2025. 12. 17.

UL 규격 클래스 2 적합 전원 공급 장치



아래 표를 참조하십시오.
(표 1) 전원 공급 장치
(표 2) 회로 보호 장치
(표3) 스마트 전원 공급 장치(전원 공급 장치 + 회로 보호 장치)

(표 1)　전원 공급 장치

파워 서플라이 단독으로 UL 규격 클래스 2를 지원하는 것은 15W, 30W, 60W, 90W뿐입니다.
120W 이상을 요구하시는 경우, 회로 보호기: S8V-CP0424S를 사용하여 출력을 분기하시면 대응 가능합니다. (표 2를 참조하십시오 )
시리즈 형식 출력
용량
전압
전류
S8VK-S S8VK-S03024 30W DC24V 1.3A
S8VK-S06024 60W DC24V2.5A
S8VK-X S8VK-X03005-EIP 30W DC5V 5A
S8VK-X06012-EIP 60W DC12V 4.5A
S8VK-X06024-EIP DC24V 2.5A
S8VK-X09024-EIP
S8VK-X09024A-EIP		 90W DC24V 3.75A
S8VK-G S8VK-G01505
15W
DC5V
3.6A
S8VK-G01512
DC12V
1.2A
S8VK-G01524
DC24V
0.78A
S8VK-G03005
30W
DC5V
5A
S8VK-G03012
DC12V
25A
S8VK-G03024
DC24V
1.3A
S8VK-G06012
60W
DC12V
2.5A
S8VK-G06024
DC24V
2.5A
시리즈 형식 출력
용량
전압
전류
S8VS S8VS-01505
15W
DC5V
2.0A
S8VS-01512
DC12V
1.2A
S8VS-01524
DC24V
0.65A
S8VS-03005
30W
DC5V
4.0A
S8VS-03012
DC12V
2.5A
S8VS-03024
DC24V
1.3A
S8VS-06024
S8VS-06024-F
S8VS-06024A
S8VS-06024A-F
S8VS-06024B
S8VS-06024B-F
60W
DC24V
2.5A
S8VS-09024S
S8VS-09024S-F
S8VS-09024AS
S8VS-09024AS-F
S8VS-09024APS
S8VS-09024APS-F
S8VS-09024BS
S8VS-09024BS-F
S8VS-09024BES
S8VS-09024BES-F
S8VS-09024BPS
S8VS-09024BPS-F　
90W
DC24V
3.75A
S8TS S8TS-06024
S8TS-06024-E1
30W
DC12V
2.5A



(표2)　서킷 프로텍터

시리즈 형식 출력 이상 전류 차단 기능
분기 1 분기당
전압 전류 차단 전류
S8V-CP S8V-CP0424S 4 분기 DC24V 3.8A 3.8A (고정)

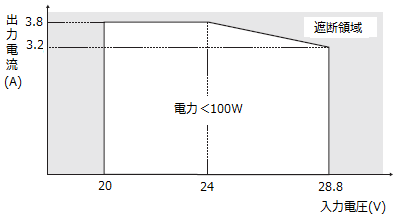

● 이상 전류·전압 차단 특성

・입력 전압 DC24~28.8V의 차단 전류는 위 특성에 따라 3.2A까지 감소합니다.
・이상 전류 차단 동작 시간은 250msec~5초입니다.



(표3) 스마트 파워 서플라이(파워 서플라이 + 서킷 프로텍터)

시리즈 형식 출력
용량
전압
전류
S8AS S8AS-24006
S8AS-24006N
S8AS-24006R		 240W *1
(6 분기)		 DC24V 10A
(총합)
S8AS-48008
S8AS-48008N
S8AS-48008R		 480W *1
(8 분기)		 DC24V 20A
(총합)
*1 S8AS는 90W를 초과하지만 분기당 최대 차단 출력 전류가 3.8A이므로 클래스 2에 적합합니다.
