S8VS 시리즈의 "누적 가동 시간 표시"와 "누적 가동 시간 출력"은 어떤 기능입니까?

전원 가동 시간을 "누적 가동 시간"으로 누적하여 사용에 따라 가동 시간이 누적되며, "경보 설정값"에 도달하면 표시 또는 출력으로 알려줍니다.

■ 표시 기능

구매 시에는 0(kh) (

(kh)）이 표시됩니다.
사용에 따라 가동 시간이 누적되면 1(kh) 단위로 표시가 진행됩니다.

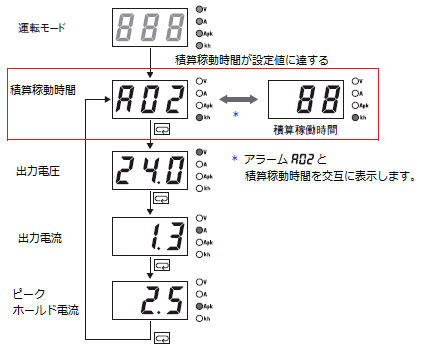

"경보 설정값"에 도달하면 경보(A02)와 누적 가동 시간을 번갈아 표시합니다.

●주의　

60W 타입(형식 S8VS-06024B, 형식 S8VS-06024B-F)에는 알람 기능이 없습니다.
누적 가동 시간은 표시할 수 있습니다.

●출력 기능

가동 시간이 "알람 설정값"에 도달하면, 알람 출력의 "누적 가동 시간 출력 단자(kh)"를 통해 외부로 출력합니다.
알람 설정값에 아직 도달하지 않았을 때는 출력이 ON 상태이며, 알람 설정값에 도달하면 OFF 상태로 전환됩니다.
단, 알람 설정값에 도달했더라도 AC 입력이 없는 경우에는 출력하지 않습니다.

　　
●알람 출력의 출력 형태

오픈 컬렉터 출력이며, 개폐 용량은 DC30V, 50mA max입니다.
형식에 따라 싱크 타입과 소스 타입이 있습니다.
・형식 S8VS-□□□24B : 싱크 타입(NPN)
・형식 S8VS-□□□24BP: 소스 타입(PNP)

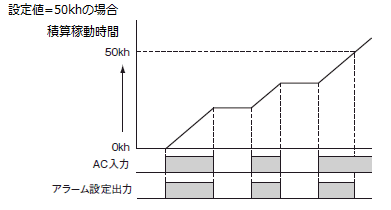

●출력 타임 차트

형식에 따라 표시만 제공하는 기종과 표시 기능에 출력 기능이 추가된 기종이 있습니다.
아래 표를 참조하십시오.

■형식 S8VS　누적 가동 시간　표시/출력 기능 유무　

○：기능 있음
△：누적 가동 시간 수치만 표시합니다. 알람 기능은 없습니다.
Ｘ：기능 없음

출력			형식	누적 가동 시간
용량	전압	전류	형식	표시	출력
60W	24V	2.5A	형식 S8VS-06024B 형식 S8VS-06024B-F	△	X
90W	24V	3.75A	형식 S8VS-09024BE 형식 S8VS-09024BE-F 형식 S8VS-09024BES 형식 S8VS-09024BES-F	○	X
90W	24V	3.75A	형식 S8VS-09024B 형 S8VS-09024B-F 형 S8VS-09024BS 형 S8VS-09024BS-F 형식 S8VS-09024BP 형 S8VS-09024BP-F 형식 S8VS-09024BPS 형식 S8VS-09024BPS-F	○	○
120W	24V	5A	형식 S8VS-12024BE 형식 S8VS-12024BE-F	○	X
120W	24V	5A	형식 S8VS-12024B 형 S8VS-12024B-F 형 S8VS-12024BP 형식 S8VS-12024BP-F	○	○
180W	24V	7.5A	형식 S8VS-18024BE 형식 S8VS-18024BE-F	○	X
180W	24V	7.5A	형식 S8VS-18024B 형식 S8VS-18024B-F 형 S8VS-18024BP 형식 S8VS-18024BP-F	○	○
240W	24V	10A	형식 S8VS-24024BE 형식 S8VS-24024BE-F	○	X
240W	24V	10A	형식 S8VS-24024B 형 S8VS-24024B-F 형 S8VS-24024BP 형식 S8VS-24024BP-F	○	○
480W	24V	20A	형식 S8VS-48024B 형식 S8VS-48024B-F	○	○

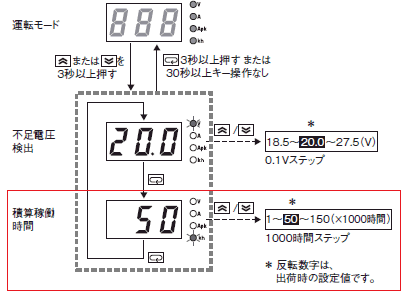

●알람 설정값 설정 방법〕
