D7F-C03의 설정 절차를 알려주세요.

D7F-C03의 설정 절차를 알려주세요.

진동 센서 형 D7F-C03은 선형 출력 타입의 컨트롤러입니다. 아래 절차에 따라 설정하십시오.

(1) 동작 모드 선택

ACC/VEL 전환 스위치로 ACC(가속도) 또는 VEL(속도) 중 하나로 설정합니다. 어느 쪽이 적합한지 알 수 없는 경우, 처음에는 ACC로 설정하십시오.

가속도는 단위 시간당 속도 변화량을 나타내며, ACC 모드에서 감지 가능한 진동 주파수 범위는 넓어집니다. (ACC 모드에서 감지 가능한 진동 주파수 범위: 20~2000Hz).
ACC 모드는 검출 대상 진동의 주파수가 비교적 높은 경우에 효과적입니다.

속도란 단위 시간당 거리 변화량을 나타내며, 검출 대상 진동의 주파수가 비교적 낮은 경우에 효과적입니다. (VEL 모드에서 검출 가능한 진동 주파수 범위는 10~1000Hz).
검출 대상에 따라서는 ACC(가속도) 모드보다 VEL(속도) 모드가 더 적합한 경우가 있습니다. ACC 모드로 설정하여 오검출이 많은 것 같으면 VEL 모드로 설정해 보십시오.

(2) 게인(GAIN, 증폭률) 선택

진동 레벨에 따라 GAIN 전환 스위치로 설정합니다.

3가지 레인지 중에서 선택합니다.
"×1" 레인지에 비해 "×10" 레인지는 9. ^8m/s² 이하 범위를 대상으로 보다 세밀한 설정이 가능합니다.　

트랜지스터 출력을 사용할 경우 다음 (3)~(4)번 설정을 합니다.

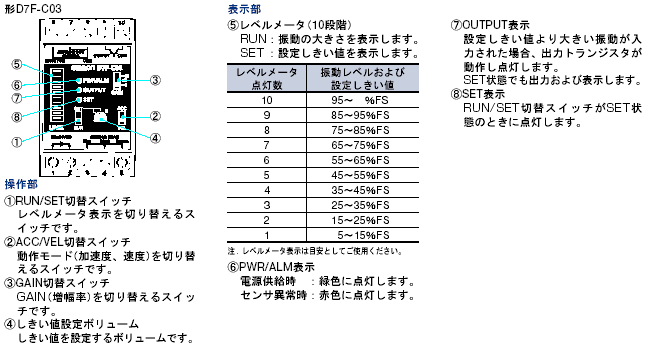

(3) RUN/SET 전환 스위치를 SET 쪽으로 설정합니다.

레벨 미터에 10단계로 임계값(출력이 ON되는 지점)이 표시됩니다.
역치값 설정 볼륨을 사용하여 역치값 레벨을 설정합니다.

(4) RUN/SET 전환 스위치를 RUN 쪽으로 설정합니다.

레벨 미터에 10단계로 현재 진동 레벨을 표시합니다.
진동 변화가 레벨 미터에 반영되지 않을 경우, 동작 모드(ACC/VEL) 전환 및 게인(범위: ×1, ×5, ×10) 전환을 시도해 보십시오.
