안전 라이트 커튼의 제어 출력을 PLC에 입력하면 ON/OFF를 반복합니다. 원인을 알려주세요.

안전 라이트 커튼은 출력 회로가 정상적으로 작동하는지 확인하기 위해 제어 출력을 주기적으로 ON/OFF합니다.
따라서 PLC(프로그래머블 컨트롤러)가 이 ON/OFF에 응답하는 경우 이러한 상태가 발생합니다.

이를 방지하려면 라이트 커튼의 보조 출력을 PLC에 입력하는 안전 릴레이 유닛 또는 F3SP-B1P 유닛(F3SG-R 시리즈・NPN 사양의 라이트 커튼은 연결 불가)을 사용하거나, 일단 제어 출력을 릴레이로 받아 그 릴레이의 출력을 PLC에 입력하도록 하십시오.

■ F3SJ-A 시리즈
아래에 형식 F3SJ-A 시리즈 사용자 매뉴얼(카탈로그 번호 SCHG-718K, 제2장 기본 시스템 시스템 구성 및 기능 중 "제어 출력 파형" P.50)에서 출력 파형 설명 부분을 인용합니다.

・제어 출력의 출력 파형

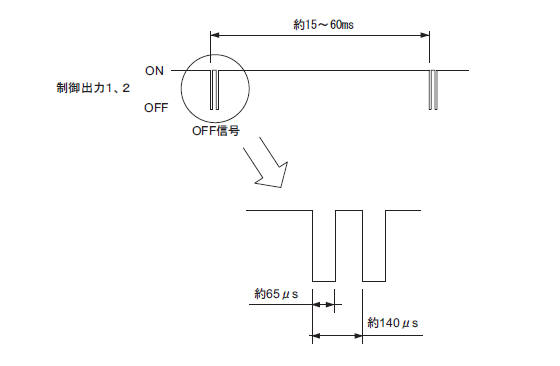

　형 F3SJ가 입광 상태에 있을 때, 출력 회로를 테스트하기 위해 아래 그림과 같이 제어 출력이 주기적으로 OFF됩니다. 이 OFF 신호가 피드백되면 출력 회로는 정상으로 진단됩니다. 출력 신호에 OFF 펄스 신호가 포함되지 않을 경우, 수광기는 출력 회로 또는 배선의 이상으로 진단하여 록아웃 상태가 됩니다.
　　　　　



■ F3SJ-E/B 시리즈
아래에 형식 F3SJ-E/B 시리즈 사용자 매뉴얼(카탈로그 번호 SCHG-732D . 제2장 기능 설명 시스템 구성과 기능 셀프 테스트 기능 「제어 출력의 파형」P.17)에서 출력 파형 설명 부분을 전재합니다.

・제어 출력의 출력 파형

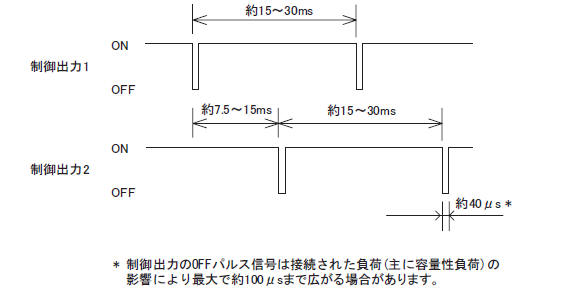

형 F3SJ-E/B가 입광 상태에 있을 때, 출력 회로를 테스트하기 위해 아래 그림과 같이 제어 출력이 주기적으로 OFF됩니다. 이 OFF 신호가 피드백되면 출력 회로는 정상으로 진단됩니다. 단락 등으로 인해 출력 신호에 OFF 펄스 신호가 포함되지 않을 경우, 수광기는 출력 회로 또는 배선의 이상으로 진단하여 록아웃 상태가 됩니다.
