ES2-HB-N과 컨트롤러의 배선, 케이블 연장 방법에 대해 알려주세요.

ES2-HB-N과 컨트롤러의 배선

습도 센서 형 ES2-HB-N, 형 ES2-HB *1 에는 4개의 선이 연결되어 있습니다.
연결 방법은 (표1)을 참조하십시오.

케이블 길이는 5000±200㎜(단선 부분 제외·단선은 150±20㎜)입니다.
길이가 부족한 경우 케이블 교체를 통해 최대 50m까지 연장할 수 있습니다.
사용 케이블은 (표2)를, 케이블 교체 절차는 (표3)을 참조하십시오.

*1 ES2-HB형은 2018년 3월 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.

(표1) ES2-HB(-N)형 리드선 색상, 연결

리드선 색상	기능	연결처
흰색	습도 출력 (DC1~5V)	컨트롤러 입력의 플러스 단자
빨간색	DC24V	DC 전원의 플러스 단자
검정	GND	컨트롤러의 전압 입력(1-5V를 입력하는 단자)의 마이너스 단자 또는 DC 전원의 마이너스 단자 (전압 입력의 마이너스 단자와 DC 전원 공급 장치의 마이너스 단자 사이에는 배선 연결이 필요합니다.)
-	차폐	접지

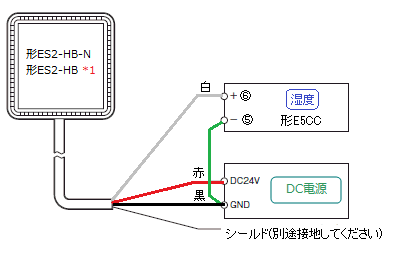

■연결 예시
　　　　　
(표2) 사용 케이블 조건과 케이블 가공

조건	형 ES2-HB *1	형 ES2-HB-N
선경	AWG22
심수	3
차폐	편조
최대 도체 저항(20℃)	60Ω/km 이하
완성 외경	5.1㎜	5.5㎜
케이블 가공	다음과 같이 케이블을 가공하십시오. 차폐선은 튀어나오지 않도록 잘라내십시오.

(표 3) 케이블 교체 절차

1	커버를 분리합니다. 측면 2곳의 나사를 풀어주세요.
2	고정 밴드를 절단합니다.
3	부속 케이블을 분리합니다.
4	별도로 준비한 케이블을 배선합니다. 단자 나사는 조임 토크 0.27~0.33N·m(2.8~3.4kgf·cm)로 조여 주십시오.
5	차폐 단자를 통해 나사를 조여 주십시오.

■참고
설정 파라미터 상세, 조작 절차 등은 카탈로그·취급 설명서에서 확인해 주십시오.
상품 정보 URL에서 다운로드 가능합니다. 취급 설명서 다운로드에는 무료 회원 가입이 필요합니다.
