온도와 습도 또는 습도를 측정하는 센서가 있습니까?

온도와 습도 또는 습도를 측정하는 센서가 있습니까?

온습도 센서: ES2-THB-N, 습도 센서: ES2-HB-N이 있습니다.

ES2-THB-N은 온도와 습도를 측정합니다.
온도는 Pt100 상당의 출력을 하며, 습도는 DC1~5V의 아날로그 신호로 출력합니다.

ES2-HB-N은 습도만을 측정하며, DC1~5V의 아날로그 신호로 출력합니다.

ES2-THB-N, ES2-HB-N 모두 동봉된 습도 센서 모듈 ES2-M-N을 장착하여 사용합니다.
( 설치 방법은 해당 FAQ를 참조하십시오.)
또한 전원 전압 DC24V가 필요합니다.
전원 전압은 DC24V(최대 리플 전압 2%p-p 이하)이며, 1대당 소비 전류는 4mA 이하입니다.
전원 공급 장치를 선정할 때는 연결하는 대수에 맞춰 용량을 선택하십시오.
(표2) 전원 공급 장치 선정 예시를 참고하십시오.

(표1) 습도 센서·온습도 센서의 주요 사양

외관	항목		습도 센서 ES2-HB-N	온습도 센서 ES2-THB-N
	습도	습도 감지 범위	20~95%
		습도 검출 정확도	±3% (25℃, 40~80%)*1
		습도 출력	0~100%의 습도에 대해 DC1~5V의 선형 출력
	온도	측정 온도 범위	-	0~+55℃
		온도 출력	-	Pt100 (3선식 출력)

*1 온도, 습도에 따라 정확도가 다릅니다. 아래를 참조하십시오.

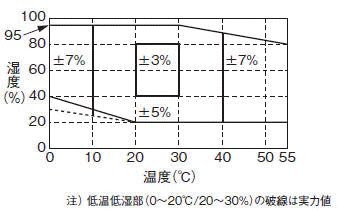

　　　●습도 측정 범위와 검출 정확도
　　　　　

(표2) 전원 공급 장치 선정 예시

시리즈	형식	입력	출력
			용량	전압/전류
S8FS-G	S8FS-G01524□□-□□	AC100~240V	15W	DC24V 0.65A
S8VK-G	S8VK-G01524-□	AC100~240V	15W	DC24V 0.65A (피크 전류 0.78A)
S8VS	S8VS-01524	AC100~240V	15W	DC24V 0.65A

■참고
자세한 내용은 카탈로그·사용 설명서를 참조하십시오. 상품 정보 URL에서 다운로드 가능합니다.
(사용 설명서 다운로드에는 무료 회원 가입이 필요합니다.)
