온습도 센서 ES2-THB(-N)의 컨트롤러 배선, 케이블 연장 거리를 알려주세요.
- 등록일
- 2025. 12. 17.
온습도 센서 ES2-THB(-N)의 컨트롤러 배선
온습도 센서 형 ES2-THB-N, 형 ES2-THB *1 에서는 7개의 선이 나옵니다.
연결은 (표1)을 참조하십시오.
케이블 길이는 5000±200㎜(단선 부분 제외·단선은 150±20㎜)입니다.
길이가 부족한 경우 케이블 교체를 통해 최대 50m까지 연장 가능합니다.
사용 케이블 조건은 (표2)를, 케이블 교체 절차는 (표3)을 참조하십시오.
*1 ES2-THB 형식은 2018년 3월 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표1) ES2-THB(-N) 형식 리드선 색상, 연결
| 기능 | 선 색상 | 연결처 | |
| 온도 | A | 노란색 | 컨트롤러의 Pt100 입력 단자 A |
| B | 녹색 | 컨트롤러의 Pt100 입력 단자 B | |
| B | 갈색 | 컨트롤러의 Pt100 입력 단자 B | |
| 습도 | 습도 출력 (DC1~5V) | 흰색 | 컨트롤러의 전압 입력(1-5V를 입력하는 단자)의 플러스 |
| 전원 전압 | DC24V | 빨간색 | DC 전원의 플러스 |
| GND | 검정 | 컨트롤러의 전압 입력(1-5V를 입력하는 단자)의 마이너스 단자 또는 DC 전원의 마이너스 단자(전압 입력의 마이너스 단자와 DC 전원의 마이너스 단자) 사이에는 배선 연결이 필요합니다. | |
| 차폐 | - | 접지 | |

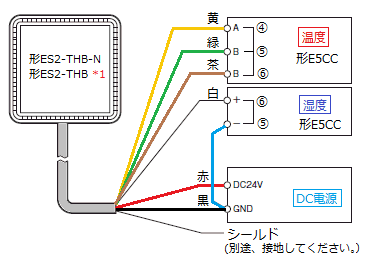

■연결 예 형 E5CC, 형 E5CD (나사 단자대 타입)과의 배선
형 E5□C 시리즈, 형 E5CD, 형 E5ED 시리즈는 멀티 입력 타입입니다.
온도, 습도 제어(표시) 모두 동일한 기종으로 사용하실 수 있습니다.
온도, 습도 제어(표시) 모두 동일한 기종으로 사용하실 수 있습니다.
표2) 사용 케이블 조건 및 케이블 가공
| 조건 | 형 ES2-THB-N | 형 ES2-THB *1 |
| 선경 | AWG24 | |
| 심수 | 6 | |
| 차폐 | 편조 | |
| 최대 도체 저항(20℃) | 92Ω/km 이하 | |
| 완성 외경 | 5.8㎜ | 5.9㎜ |
| 케이블 가공 | 다음과 같이 케이블을 가공하십시오. 차폐선은 튀어나오지 않도록 잘라내십시오. | |
(표3) 케이블 교체 절차
| 1 | 커버를 분리합니다. 측면 2곳의 나사를 풀어주세요. |
| 2 | 고정 밴드를 절단합니다. |
| 3 | 부속 케이블을 분리합니다. |
| 4 | 별도로 준비한 케이블을 배선합니다. 사용 케이블의 조건은 (표 2)를 참조하십시오. 단자 나사는 조임 토크: 0.27~0.33N·m(2.8~3.4kgf·cm)로 조여 주십시오. |
| 5 | 차폐 단자를 통해 나사를 조여 주십시오. |
■참고
자세한 내용은 카탈로그·사용 설명서를 참조하십시오. 제품 정보 URL에서 다운로드 가능합니다.
사용 설명서 다운로드는 무료 회원 가입이 필요합니다.
