솔리드 스테이트 릴레이(SSR)는 밀착 장착할 수 있습니까?

솔리드 스테이트 릴레이(SSR)는 밀착 장착할 수 있습니까?

아래 표를 참조하십시오.

■히터용 솔리드 스테이트 릴레이(SSR)　밀착 설치 가능 기종 및 밀착 설치 대수

・제품 정보에서 카탈로그를 다운로드하여 「부하 전류-주변 온도 정격」 그래프를 참조하십시오.
(【그래프】를 클릭하면 이동합니다.)
・밀착 설치 시 개폐 가능한 부하 전류가 저하됩니다. 또한 주변 온도에 따라 부하 전류가 저하됩니다.
・덕트와의 깊이 치수 관계에 대해서는 카탈로그 기재의 「반내 설치 조건」을 참조해 주십시오.　

시리즈	형식	밀착 설치 가능 여부
형 G3PJ	형 G3PJ-215B　형 G3PJ-225B　형 G3PJ-515B　 형 G3PJ-525B　형 G3PJ-215B-PU　형 G3PJ-225B-PU　 형 G3PJ-515B-PU　형 G3PJ-525B-PU	가능 (8대까지) 【그래프】
형 G3PF	형 G3PF-225B　형 G3PF-235B　 형 G3PF-525B　형 G3PF-535B	불가 *2
	형 G3PF-225B-CTB　형 G3PF-235B-CTB 　 형 G3PF-525B-CTB　형 G3PF-535B-CTB　 형 G3PF-225B-STB　형 G3PF-235B-STB 형 G3PF-525B-STB　형 G3PF-535B-STB	가능 (3대까지) 【그래프】
형 G3PA	형 G3PA-210B-VD *1　형 G3PA-220B-VD *1 형 G3PA-210B-VD-X　형 G3PA-220B-VD-X　 형 G3PA-240B-VD　형 G3PA-260B-VD　 형 G3PA-420B-VD　형 G3PA-430B-VD　 형 G3PA-420B-VD-2　형 G3PA-430B-VD-2　 형 G3PA-450B-VD-2	가능 (3대까지)　 【그래프】
형 G3PE (단상용)	형 G3PE-215B DC12-24　형 G3PE-225B DC12-24　　 형 G3PE-235B DC12-24　형 G3PE-245B DC12-24 형 G3PE-215BL DC12-24　형 G3PE-225BL DC12-24　 형 G3PE-235BL DC12-24　형 G3PE-245BL DC12-24 　　 형 G3PE-515B DC12-24형 G3PE-525B DC12-24　 형 G3PE-535B DC12-24형 G3PE-545B DC12-24 형 G3PE-515BL DC12-24　형 G3PE-525BL DC12-24 형 G3PE-535BL DC12-24형 G3PE-545BL DC12-24	가능 (8대까지) 【그래프】
시리즈	형식	밀착 설치 가능 여부
형 G3PE (삼상용)	형 G3PE-215B-3N　형 G3PE-215B-2N　 형 G3PE-225B-3N　형 G3PE-225B-2N　 형 G3PE-235B-3N　형 G3PE-235B-2N 형 G3PE-245B-3N　형 G3PE-245B-2N　 형 G3PE-215B-3형 G3PE-215B-2　 형 G3PE-225B-3형 G3PE-225B-2 형 G3PE-235B-3형 G3PE-235B-2　 형 G3PE-245B-3형 G3PE-245B-2　 형 G3PE-515B-3N　형 G3PE-515B-2N 형 G3PE-525B-3N형 G3PE-525B-2N　 형 G3PE-535B-3N형 G3PE-535B-2N　 형 G3PE-545B-3N　형 G3PE-545B-2N 형 G3PE-515B-3형 G3PE-515B-2　 형 G3PE-525B-3형 G3PE-525B-2　 형 G3PE-535B-3형 G3PE-535B-2 형 G3PE-545B-3형 G3PE-545B-2	불가 *3
형 G3PH	형 G3PH-2075B　형 G3PH-2150B　형 G3PH-2075BL 형 G3PH-2150BL　형 G3PH-5075B　형 G3PH-5150B 형 G3PH-5075BL　형 G3PH-5150BL	불가 *3
형 G3NA	형 G3NA-205B-UTU *5 형 G3NA-210B-UTU *5 형 G3NA-220B-UTU *5 형 G3NA-225B-UTU *5 형 G3NA-240B-UTU *5 형 G3NA-250B-UTU *5 형 G3NA-275B-UTU-2　 형 G3NA-290B-UTU-2 형 G3NA-205B *6 　형 G3NA-210B *6　 형 G3NA-220B *6 형 G3NA-240B *6　 형 G3NA-410B-UTU　 형 G3NA-420B-UTU 형 G3NA-440B-UTU-2　형 G3NA-475B-UTU-2 형 G3NA-490B-UTU-2　형 G3NA-410B *6 형 G3NA-420B *6　형 G3NA-440B-2 *6 형 G3NA-D210B-UTU　형 G3NA-D210B *6	불가 *3
형 G3PC	형 G3PC-220B-VD *1	불가능 *4

*1　2017년 3 월말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*2 입력 또는 전원 배선을 하면 물리적으로 밀착 설치가 불가능합니다.
*3 SSR 간 간격은 10㎜ 이상 유지하십시오.
*4 SSR 간 간격은 5㎜ 이상 유지하십시오.
*5 입력 전압: AC100-120 타입 및 AC200-240 타입은 2021년 3월에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*6　2021년 3월에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

■부하 전류-주변 온도 정격 그래프

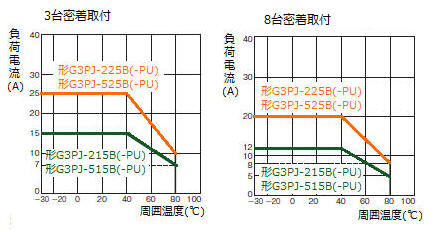

●형 시리즈 　　　

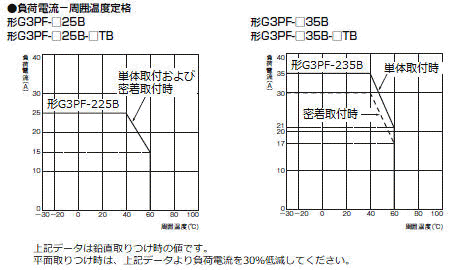

　●형 G3PF 시리즈

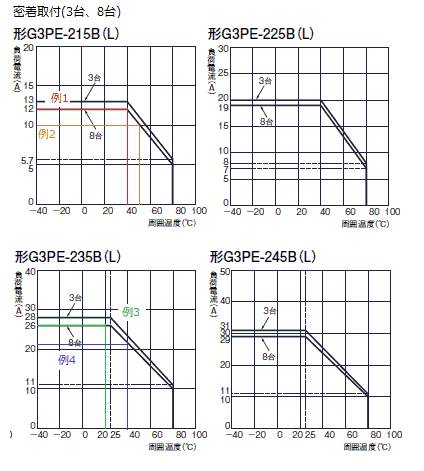

■형 G3PE 시리즈(단상용)
・부하 전류-주변 온도 정격 (발췌)

형식	사용 조건 예		부하 전류
	주변 온도	밀착 설치
형 G3PE-215B	40℃	8대	약 12A까지
	50℃	8대	약 10A까지
형 G3PE-235B	20℃	8대	약 26A까지
	40℃	8대	약 21A까지

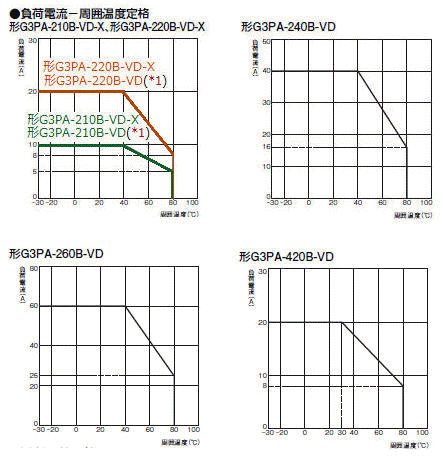

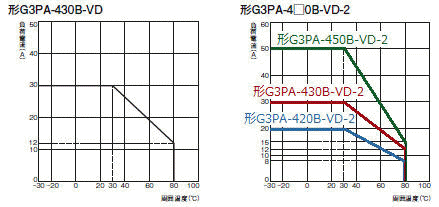

■형 G3PA 시리즈
・다음 형식은 밀착 설치 시 정격의 90% 이하로 사용 제한됩니다. ・다음 형식은 밀착 설치 시 정격의 80% 이하로 사용 제한됩니다. 　
*1　2017년 3월 말에 생산을 종료했습니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.

●부하 전류-주변 온도 정격(발췌)

형식	사용 조건 예		부하 전류
	주변 온도	밀착 설치
형 G3PA-210B-VD-X	40℃	하지 않음	10A까지
		3대	약 9A까지
	80℃	하지 않음	약 5A까지
		3대	약 4.5A까지
형 G3PA-240B-VD	40℃	하지 않음	40A까지
		3대	약 36A까지
	80℃	하지 않음	약 6A까지
		3대	약 14.4A까지
