【질문 상세】
온도 조절기 E5□C를 사용하여 외부 스위치로 목표값을 전환하고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5CC/E5EC/E5AC/E5GC/E5DC/E5CD/E5ED

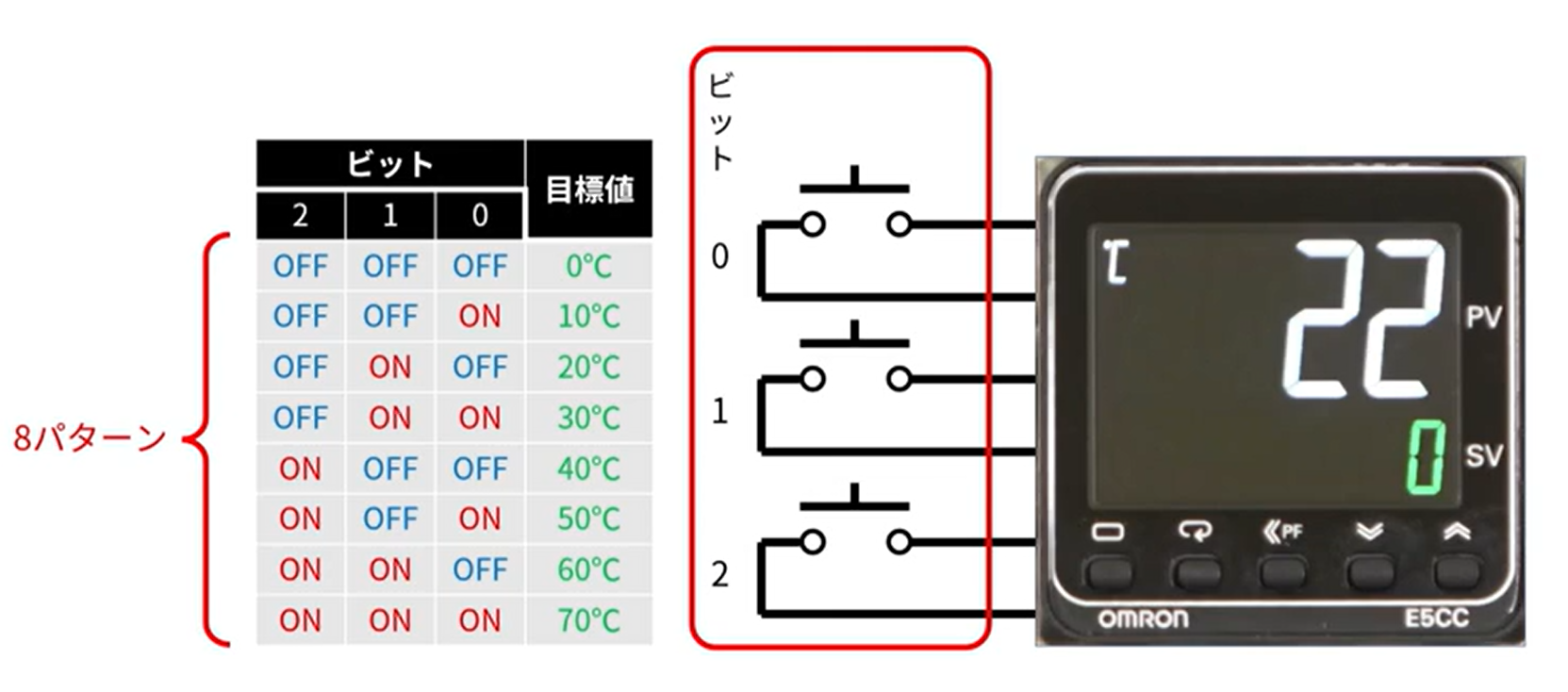

아래 그림은 이벤트 입력 3점 이상 기종의 예시이며, 최대 8가지 패턴의 목표값을 전환할 수 있습니다.
(이벤트 입력 1점 기종은 최대 2패턴, 이벤트 입력 2점 기종은 최대 4패턴의 목표값을 전환 가능합니다.)



【상황/환경】

조건

온도 센서 배선 완료

입력 종별 설정 완료

이벤트 입력 기능 있음

이벤트 입력에 스위치 배선 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요



〈예: 이벤트 입력 1과 이벤트 입력 2를 사용하여 4가지 패턴의 목표값을 전환하는 경우의 설정〉

설정 항목	설정값 예시
이벤트 입력 1(EV-1)	MSP0
이벤트 입력 2(EV-2)	MSP1
목표값 0(SP-0)	0(℃)
목표값 1(SP-1)	10(℃)
목표값 2(SP-2)	20(℃)
목표값 3(SP-3)	30(℃)

■조작 절차는 여기
아래 절차에 따라 설정하십시오.
１．이벤트 입력 설정하기

	키 조작	표시	조작 내용	설정 레벨

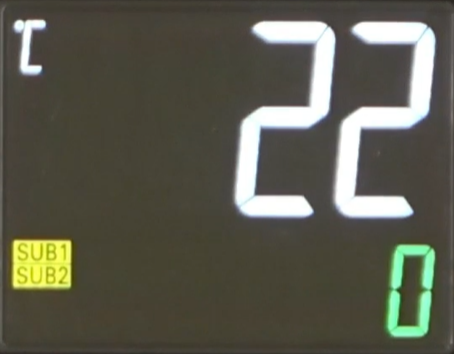

1	키 명칭		전원을 켠다	운전 레벨

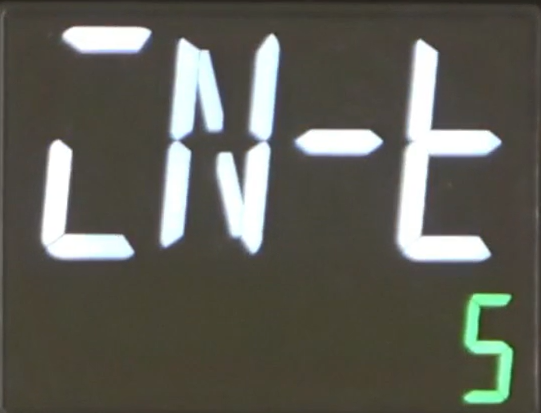

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시	초기 설정 레벨

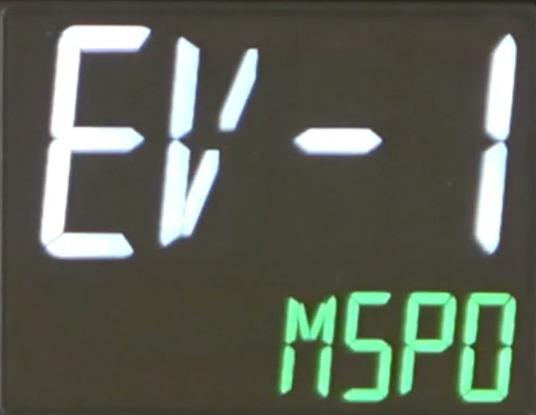

3			모드 키를 여러 번 눌러 [EV-1]을 표시합니다 (설정값이 [MSP0]인 것을 확인)

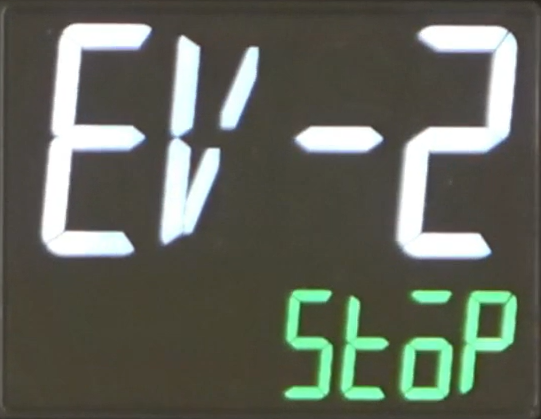

4			모드 키를 1회 눌러 [EV-2]를 표시합니다

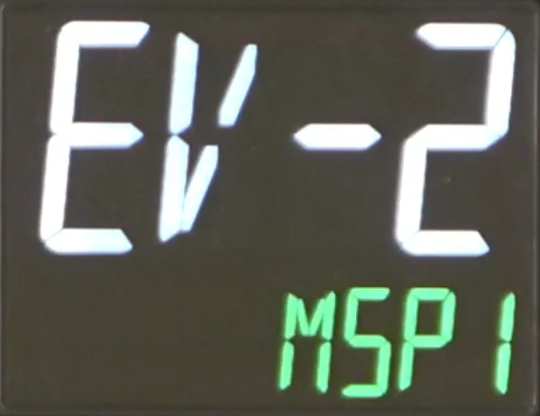

5			위쪽 키를 여러 번 눌러 설정값을 [MSP1]로 변경합니다
6			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

2. 4개의 목표값 설정

	키 조작	표시	조작 내용	설정 레벨

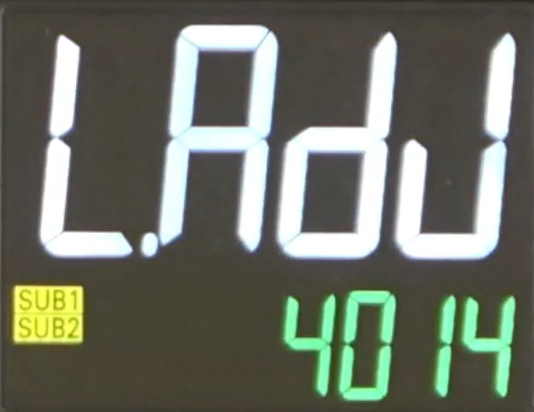

7			레벨 키를 짧게 눌러 [L.ADJ]를 표시합니다	조정 레벨

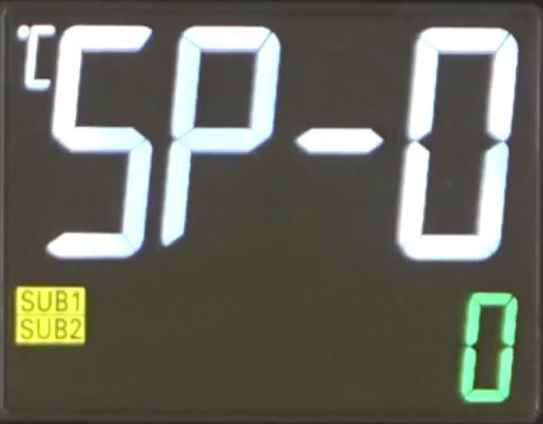

8			모드 키를 여러 번 눌러 [SP-0]을 표시합니다 (설정값이 [0]인지 확인)

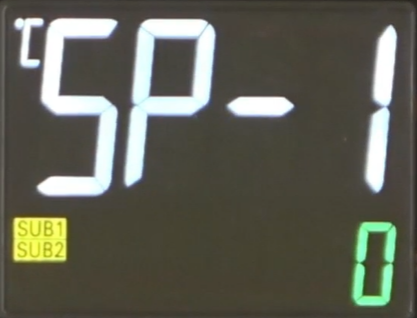

9			모드 키를 1회 눌러 [SP-1]의 파라미터를 표시

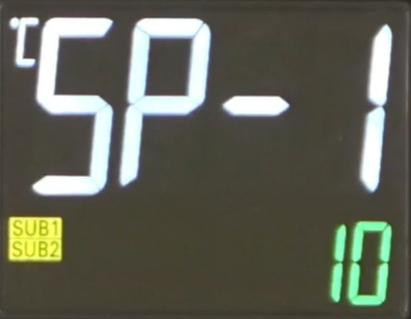

10			위쪽 키를 길게 누르거나 여러 번 눌러 설정값을 [10]으로 변경한다

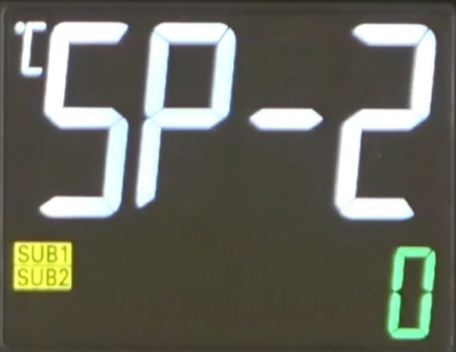

11			모드 키를 1회 눌러 [SP-2]의 파라미터를 표시한다

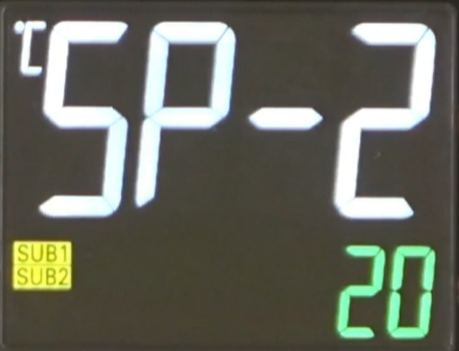

12			업 키를 길게 누르거나 여러 번 눌러 설정값을 [20]으로 변경합니다

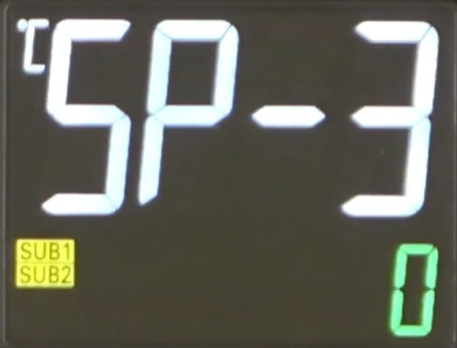

13			모드 키를 1회 눌러 [SP-3]의 파라미터를 표시한다

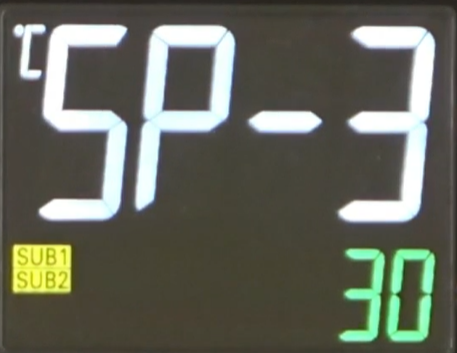

14			업 키를 길게 누르거나 여러 번 눌러 설정값을 [30]으로 변경합니다.

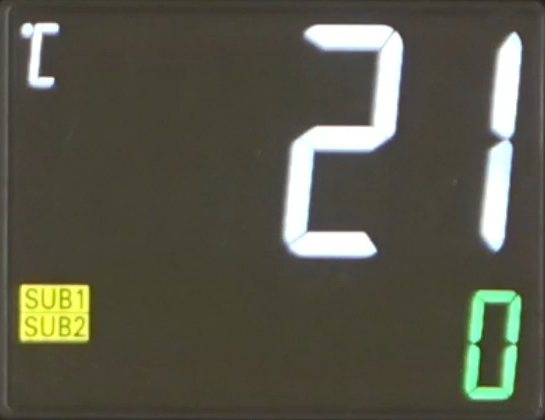

15			레벨 키를 1회 눌러 현재값 표시로 돌아감	운전 레벨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈, 형식 지정에 따라 이벤트 입력 1점, 2점만 지정 가능한 제품이 있습니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
