솔리드 스테이트 릴레이(SSR)의 사용 주변 온도 측정 방법을 알려주세요.

솔리드 스테이트 릴레이(SSR)의 사용 주변 온도 측정 방법을 알려주세요.

■측정 조건
제어반 내 온도가 가장 높아지는 통전 조건에서 측정합니다.

・주변 온도가 포화된 상태에서 진행하십시오.
・솔리드 스테이트 릴레이(SSR)의 자체 발열 포화 시간은 60분을 기준으로 하십시오.

■측정 장소
　주변에 다른 기기가 없는 경우: SSR에서 100mm 위치
　(예) G3PA 형식의 경우
　　　　

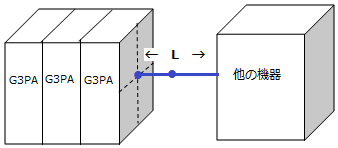

　100mm 이내에 다른 기기나 덕트가 있는 경우: 기기와 SSR의 거리 중간 지점(L/2 위치)
　(예) G3PA 형식의 경우
　　　　　　
　측면 온도를 측정할 수 없는 경우: SSR 정면 100mm 위치와 L/2가 교차하는 점

　　　　　

기타, 제어반 내에 2단 이상 SSR을 설치한 경우에는 전 단의 주변 온도를 측정하여 가장 온도가 높은 곳을 기준으로 하십시오.
