역기전력(서지)이란 코일을 사용한 유도성 부하 상태에서 OFF했을 때 부하에서 발생하는 역방향 기전력을 말합니다.

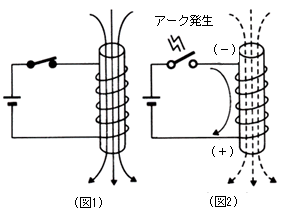

(그림 1)과 같이 코일에 전압을 인가하면 자속이 발생합니다.
다음으로 스위치를 OFF로 하면 이 자속은 사라지지만, 전압을 가해 전류를 흘리면 유도 기전력이 발생합니다.
자속이 증가한 경우, 자속이 증가하지 않도록 역방향으로 자속이 발생합니다.
자속이 감소한 경우, 자속이 감소하지 않도록 자속과 같은 방향의 자속이 발생하며(코일의 자기 유도 작용), 이에 의해 역기전력이 발생합니다.



역기전력 대책으로는 접점 보호 회로(서지 킬러)를 사용합니다.
DC의 경우 다이오드 방식이, AC의 경우 배리스터 방식, CR 방식이 일반적입니다.
서지 킬러에 의한 접점 보호에 대해서는 해당 FAQ를 참조하십시오.
솔리드 스테이트 릴레이(SSR)로 유도 부하를 연결할 경우의 대책에 대해서는 이 FAQ를 참조하십시오.
