타임 스위치로 설정할 수 있는 프로그램의 수를 알려주세요.
- 등록일
- 2025. 12. 17.
타임 스위치로 설정할 수 있는 프로그램의 수를 알려주세요.
형식 및 설정하는 동작 내용에 따라 다릅니다.
아래 표를 참조하십시오.
| 시리즈 | 표 | 동작 |
| 형식 H5S | (표1) 설정 가능한 스텝 수 | (표1)에서 설정 가능한 스텝 수를 확인하십시오. 다음으로 (표 2)에서 설정하고자 하는 프로그램 내용에 따라 소비되는 스텝 수를 확인하십시오. 설정 예도 함께 참조하십시오. |
| (표2) 소비하는 스텝 수 | ||
| 형 H5F 형 H5L | (표3) 설정 가능한 스텝 수와 소비하는 스텝 수 | (표 3)에서 설정 가능한 스텝 수와 설정하고자 하는 프로그램 내용에 따라 소비되는 스텝 수를 확인하십시오. |
(표1) 형 H5S 시리즈 설정 가능한 스텝 수
형 H5S 시리즈에서는 형식에 따라 설정 가능한 스텝 수가 정해져 있습니다.
스텝 수는 주간 프로그램의 프로그램 단위로 생각하십시오.
입력 가능한 프로그램 수를 "스텝"으로 나타냅니다.
이는 채널(회로)당 입력 가능한 스텝 수를 의미합니다.
(출력은 모두 독립적이며, 다른 ch에 입력된 프로그램의 영향을 받지 않습니다.)
또한, 하루당 최대 횟수에 대해서는 특별히 규정되어 있지 않습니다.
| 시리즈 | 종류 | 형식 | 주간 프로그램 | 연간 프로그램 |
| 형식 H5S | 주간 2ch | 형 H5S-WA2 형 H5S-WA2D 형 H5S-WFA2 형 H5S-WFA2D 형 H5S-WB2 형 H5S-WB2D 형 H5S-WFB2 형 H5S-WFB2D | 40스텝/ch | － |
| 연간 2채널 | 형 H5S-YA2-X 형 H5S-YA2D-X 형 H5S-YFA2-X 형 H5S-YFA2D-X 형 H5S-YB2-X 형 H5S-YB2D-X 형 H5S-YFB2-X 형 H5S-YFB2D-X | ・시즌 설정 미사용 시 48단계/ch ・시즌 설정 사용 시 24단계/ch (1시즌당) | 4회/ch *1 | |
| 연간 4채널 | 형 H5S-YA4-X 형 H5S-YA4D-X 형 H5S-YFA4-X 형 H5S-YFA4D-X 형 H5S-YB4-X 형 H5S-YB4D-X 형 H5S-YFB4-X 형 H5S-YFB4D-X | ・시즌 설정 미사용 시 48단계/ch ・시즌 설정 사용 시 12단계/ch (1시즌당) | ||
| 시리즈 | 형식 | 설정 단계 수 | ||
| 형 H5F | 형 H5F-A 형 H5F-B 형 H5F-FA 형 H5F-FB 형 H5F-KA 형 H5F-KAL 형 H5F-KB | 24단계 | ||
| 형 H5L | 형 H5L-A | 24단계 | ||
연간 프로그램은 출력 1채널당 최대 4개까지 설정할 수 있습니다.
형 H5S의 출력은 주간 프로그램과 연간 프로그램의 OR 출력이 됩니다.
(표 2) 형 H5S 시리즈 스텝 수
주간 프로그램의 동작에는 타이머 동작, 펄스 동작, 사이클 동작의 3가지 종류가 있으나, 동작별로 소비 스텝 수가 다릅니다.
단, 주간 펄스 동작과 주간 사이클 동작 또는 주간 타이머 동작을 혼합한 프로그램은 구성할 수 없습니다. 1채널: 펄스 동작, 2채널: 타이머 동작과 같은 사용법은 가능합니다.
| 동작 | 설정 항목 | 소비하는 스텝 수 | |
| 주간 타이머 동작 | 설정된 ON/OFF 시간에 따라 출력을 제어합니다. | ・ON 시간 ・OFF 시간 | 2단계 |
| 주간 펄스 동작 | 설정된 ON 시간에 일정 시간 동안 펄스 출력을 수행합니다. | ・ON 시간 ・펄스 폭 | 1단계 |
| 주간 사이클 동작 | 타이머 동작에서 사이클 시작 시각부터 정지 시각까지의 기간 동안 ON 시간과 OFF 시간으로 표시되는 시간 폭으로 ON/OFF 동작을 반복합니다. | ・시작 시각 ・정지 시각 ・ON 시간 ・OFF 시간 | 4단계 |
| 동작 | 설정 항목 | 설정 수 | |
| 연간 타이머 동작 | 예 ・매년 3월 25일은 18:00에 ON, 22:15에 OFF로 타이머 동작한다. ・2020년 3월 25일 18:00부터 2020년 4월 9일 12:00까지 연속으로 ON 상태를 유지한다. | ・시작(년)월일 ・종료(년)월일 ・ON 시각 ・OFF 시각 | 4회/ch *1 |
| 연간 펄스 동작 | 예 ・3월 25일~4월 9일 기간은 18:00부터 2분간 ON의 펄스 동작을 한다. | ・시작(연)월일 ・종료(년)월일 ・ON 시각 ・펄스 폭 | |
연간 프로그램은 출력 1채널당 최대 4개까지 설정할 수 있습니다.
형 H5S의 출력은 주간 프로그램과 연간 프로그램의 OR 출력이 됩니다.
●예 형 H5S-WA2
(표1)에서 설정 가능한 스텝 수를 확인합니다. 형 H5S-WA2에서 설정 가능한 스텝 수는 40/ch입니다.
| 회로 | 설정하고자 하는 프로그램 | 소비하는 스텝 수 | 확인 |
| 회로1 (1ch) | 일반 타이머 동작 ・월요일~금요일 08:00~10:00 ON ・월요일~금요일 11:00~13:00 ON ・월요일~금요일 14:00~16:00 ON ・월요일~금요일 17:00~19:00 ON ・토요일~일요일 08:00～10:00 ON | 10 | 10≦40 설정 가능 |
| 회로2 (2채널) | ・사이클 동작 ・월요일~금요일 08:00~19:00 ON 시간 10분, OFF 시간：50분 ・사이클 동작 ・토요일~일요일 08:00~13:00 ON 시간 10분, OFF 시간：50분 | 8 | 8≦40 설정 가능 |

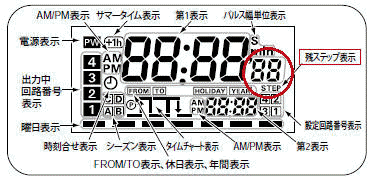

또한, 표시부에는 잔여 스텝 수가 표시됩니다.
(표 3) 형 H5L 시리즈 형 H5F 시리즈 설정 가능한 스텝 수와 소비하는 스텝 수
형 H5L, 형 H5F 시리즈 모두 설정 가능한 스텝 수는 최대 24스텝입니다.
스텝 수는 프로그램 단위로 생각하십시오. 입력 가능한 프로그램 수를 '스텝'으로 나타냅니다.
이는 타임 스위치 1대당 입력 가능한 스텝 수를 의미합니다.
또한, 하루당 최대 횟수는 특별히 규정되어 있지 않습니다.
| 시리즈 | 형식 | 설정 가능 스텝 수(최대) | 소비하는 스텝 수 | ||
| 타이머 동작 | 펄스 동작 | 사이클 동작 | |||
| 형 H5F | 형 H5F-A 형 H5F-B 형 H5F-FA 형 H5F-FB 형 H5F-KA 형 H5F-KAL 형 H5F-KB | 24단계 | ON 시간, OFF 시간으로 2스텝을 소비합니다. | ON 시간, 펄스 폭으로 1스텝을 소비합니다. | 불가능 |
| 형 H5L | 형 H5L-A | 24단계 | 불가능 | 시작 시간, 정지 시간, ON 시간, OFF 시간으로 4스텝을 소비합니다. | |
