M7E(문자 높이 80/120/200mm)에 사용하는 커넥터 케이블을 직접 제작하고 싶습니다. 방법을 알려주세요.

M7E(문자 높이 80/120/200mm)에 사용하는 커넥터 케이블을 직접 제작하고 싶습니다. 방법을 알려주세요.

커넥터 케이블을 직접 제작할 경우, 사용하는 케이블에 따라 커넥터가 다릅니다.
【1】플랫 케이블을 사용하여 직접 제작하는 경우
【2】단선(バラ線)을 사용하여 직접 제작하는 경우
형식 M7E의 CN1에 사용 중인 커넥터는 형식 XG4C-2031(문자 높이 80㎜ 타입),
형식 XG4A-2034(문자 높이 120/200㎜ 타입)입니다.

또한 커넥터 부착 케이블(1대1, 1대2), 단선 압착 단자 부착 케이블도 준비되어 있습니다.
(표1)　형 M7E(문자 높이 80/120/200㎜)용 케이블을 참조하십시오.
　　　　　
형 M7E 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

【1】플랫 케이블을 사용하여 직접 제작하는 경우
　　

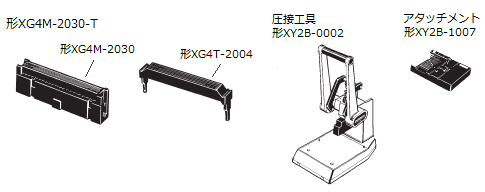

커넥터: 형식 XG4M-2030-T를 사용하십시오.
이 제품은 형식 XG4M-2030과 스트레인 릴리프: 형식 XG4T-2004를 세트로 구성한 형태입니다.
전용 압착 공구: 형식 XY2B-0002(별매), 어태치먼트: 형식 XY2B-1007(별매)가 필요합니다.
　

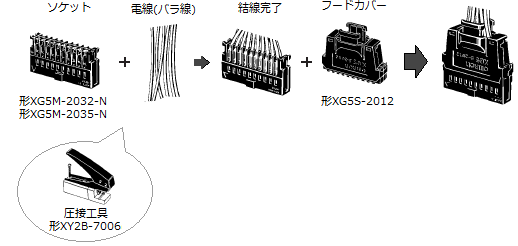

【2】단선(バラ線)을 사용하여 직접 제작하는 경우　

　　

●사용하는 선의 굵기에 따라 적합한 커넥터 형식이 다릅니다.
・AWG24: 커넥터 형식 XG5M-2032-N, 후드 커버 형식 XG5S-2012
・AWG28-26 ：커넥터 형식 XG5M-2035-N, 후드 커버 형식 XG5S-2012
・압접 공구: 형식 XY2B-7006(별매)가 필요합니다.

　　　

(표 1)　형 M7E(문자 높이 80/120/200㎜)용 케이블

커넥터 부착 케이블(1대1, 1대2), 단선 압착 단자 부착 케이블이 있습니다.
각 케이블의 길이, 핀 배치 등에 대해서는 관련 FAQ를 참조하십시오.

종류	형식/외관	연결 가능한 PLC
커넥터 부착 케이블 (1대1)	형식 XW2Z-R? C *1 형식 G79-?C *1 *2	오므론제 프로그래머블 컨트롤러 (출력 유닛, 24P 커넥터 타입) 형식 C200H-OD215　　 형식 C200H-MD215　　 형 C500-OD415CN
커넥터 부착 케이블 (1대2)	형 XW2Z-RO□C-□ 형 G79-O□C-□ 　*2	오므론제 프로그래머블 컨트롤러 (출력 유닛, 40P 커넥터 타입) 형식 C500-OD213 형식 C200H-OD218 형 C200H-OD219 형 CQM1-OD213 형 CS1W-OD231 형 CJ1W-OD231　 형 CS1W-MD261　 형 CS1W-OD261 형 CJ1W-OD261
단선 압착 단자 포함 케이블	형식 XW2Z-RY□C 형 G79-Y?C *2	오므론제 프로그래머블 컨트롤러 (출력 유닛, 단자대 타입) 형 C200H-OD212 형식 C500-OD412 형 CS1W-OD211 형 CJ1W-OD211

*1 다자리 표시 시에는 사용할 수 없습니다. 1자리 표시 시에는 사용 가능합니다.
*2 2017년 3월에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

・전원 배선에 관하여
단자대(TB1)와 커넥터(CN1, CN2, CN3)에 각각 있는 전원 입력 단자(GND와 +V)는 내부에서 단락되어 있습니다. 배선은 어느 한쪽만 해도 문제 없습니다.또한 CN1에는 단자 No.9(GND)와 10(+V), 단자 No.19(GND)와 20(+V)의 2쌍의 전원 입력 단자가 있지만, 9와 19, 10과 20도 내부에서 단락되어 있습니다. 배선은 어느 한쪽만 해도 문제 없습니다.

●대상 형식

문자 높이	타입	문자 색상	10진 표시	16진수 표시
80㎜	부논리	빨강	형 M7E-08DRN2	형 M7E-08HRN2
		녹색	형 M7E-08DGN2	형 M7E-08HGN2
120㎜	부논리	빨간색	형 M7E-12DRN1 형 M7E-12DRN2	형 M7E-12HRN1 형 M7E-12HRN2
		녹색	형 M7E-12DGN1 형 M7E-12DGN2	형 M7E-12HGN1　 형 M7E-12HGN2
		빨강/녹색/주황색	형 M7E-12DKN1　　 형 M7E-12DKN2	형 M7E-12HKN1 형 M7E-12HKN2
200㎜	부논리	빨간색	형 M7E-20DRN1	형 M7E-20HRN1
		녹색	형 M7E-20DGN1	형 M7E-20HGN1
		빨강/녹색/주황색	형 M7E-20DKN1	형 M7E-20HKN1
