A22E 시리즈는 접점 구성 변경이 가능한가요?

A22E 시리즈는 접점 구성 변경이 가능한가요?

가능합니다.
본체에 장착된 스위치 유닛의 교체·추가로 접점 구성을 변경할 수 있습니다.


스위치 유닛 교체 방법에 대해서는 해당 FAQ를 참조해 주십시오.


타입에 따라 본체에 장착 가능한 스위치 유닛의 개수에 차이가 있습니다.
・형 A22E-MP, -LP, -S, -M, -L(비조광 타입, 키 조작 타입 제외): 최대 3개까지 (**)
・형 A22EL-M(조광 타입): 최대 2개까지 (*)

(*) 발광 타입은 중앙에 발광 유닛이 장착되어 있으며, 키 조작 타입은 3연 스페이서(형식 A22Z-3003)를 장착할 수 있는 구조(오목부)가 없기 때문에 장착 가능한 개수는 2개까지입니다.　

(**)형 A22E-MP, -LP, -S, -M, -L의 경우, 조작부에 형 A22Z-3003과 동일한 구조를 가진 스페이서를 내장하고 있으므로, 새로 형 A22Z-3003을 구입하실 필요가 없습니다.

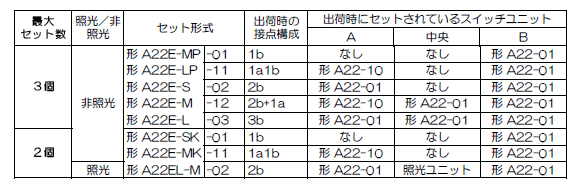

■ 출하 시 설정된 스위치 유닛 목록


・스위치 유닛 위치 （위 표의 「Ａ・중앙・B」는 아래 그림을 참조하십시오）
　　　　　


■변경 예시
①형 A22E-MP-11에 설정된 형 A22-01을 형 A22-20으로 변경한 경우, 3a 접점이 됩니다.
②형 A22E-S-02에 설정된 형 A22-01·2개를 제거하고 A22-20을 3개 설정할 경우, 6a 접점이 됩니다.　
　　　　　　　　　　　　　　　　　

■주의
일체형 접점 스위치 유닛(형 A22-20, 형 A22-02)을 사용하실 경우 본체의 깊이 치수가 길어집니다. 또한 치수 관계상 제어 박스 내 장착은 불가능합니다.
