A22E를 컨트롤 박스에 조립할 때의 절차를 알려주세요.

A22E를 컨트롤 박스에 조립할 때의 절차를 알려주세요.

아래의 절차에 따라 진행해 주십시오.

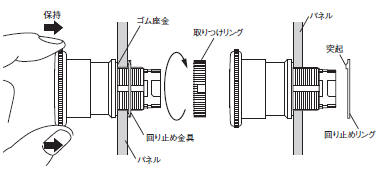

① 스위치 설치
・패널 전면에서 조작부를 삽입한 후 단자 쪽에서 회전 방지 금속 부품과 설치 링을 삽입하여 조여 주십시오.
이때 조작부와 패널 사이에 고무 와셔가 있는지 확인하십시오.
・회전 방지 금속 부품은 케이스의 홈과 맞추어, 가장자리 부분이 패널 쪽이 되도록 삽입하십시오.
・설치 링의 조임 토크는 0.98~1.96N·m으로 하십시오.
・회전 방지 링을 사용하시는 경우, 부속된 회전 방지 금속 부품과 교체하고 돌출부를 패널의 회전 방지 오목부에 삽입한 후, 장착 링을 조여 주십시오.

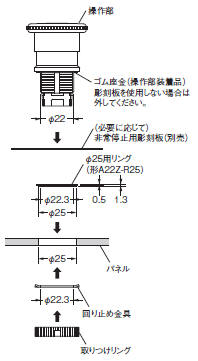

(1) 패널 가공 치수가 Φ25인 경우
동봉된 고무 와셔를 제거하고 Φ25용 링을 아래와 같이 장착하십시오.
(형 A22Z-R25은 본체에 포함되어 있지 않으므로 별도로 준비하십시오.)
별매 조각판을 사용할 경우, 부속 고무 와셔는 분리하지 마십시오.


(2) 패널 가공 치수가 Φ30인 경우
Φ30용 수지 어태치먼트 형 A22Z-A30은 본체에 포함되어 있지 않으므로 별도로 준비해 주십시오.


② 인출구 구멍 뚫기
케이블 출구 구멍을 뚫을 때는 커버를 장착한 상태에서 출구 바닥 부분에 드라이버 끝 등을 대고 강하게 두드려 구멍을 뚫어 주십시오.
반대쪽의 경우 박스가 파손됩니다.

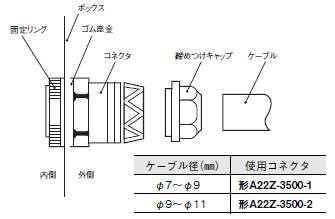

③ 커넥터 케이블 장착
(1) 박스 출구 구멍에 커넥터를 삽입하고 박스 내부에서 고정 링을 조입니다.
(2) 케이블에 조임 캡을 끼우고 케이블을 커넥터에 삽입한 후 조임 캡을 조여 케이블을 고정합니다.
