A165E 시리즈의 구조를 알려주세요.

A165E 시리즈의 구조를 알려주세요.

형 A165E 시리즈에는 "분리형"과 "일체형"이 있습니다.
1b 접점 타입과 2b 접점 타입은 분리형, 3b 접점 타입은 일체형입니다.

■분리형 구조
"조작부"와 "소켓부"로 구성됩니다.


조명식인 경우 소켓부 안에 램프가 장착되어 있습니다.
　　
1b 접점에서 2b 접점으로의 변경, 2b 접점에서 1b 접점으로의 변경은 아래 표의 소켓부 변경으로 가능합니다.
단, 1b 접점·2b 접점에서 3b 접점으로의 변경(및 3b 접점에서 1b·2b 접점으로의 변경)은 불가능합니다.
또한 비조광→조광, 조광→비조광에서의 접점 구성 변경은 불가능합니다.
비조광→조광, 조광→비조광으로 변경을 원하시는 경우 본체 전체 교체를 검토해 주십시오.
또한 소켓부 교체 방법은 관련 FAQ를 참조해 주십시오.

■ 일체형 구조
일체형은 분리형처럼 '조작부'와 '소켓부'로 나뉘어 있지 않고 일체로 되어 있습니다.
따라서 조작부 교체 등은 불가능합니다.

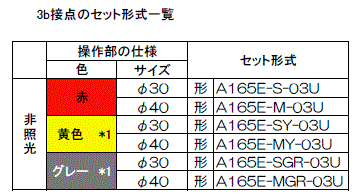

3b 접점 기종을 원하시는 경우, 세트 형태로 교체를 검토해 주십시오.
또한, 3b 접점은 비조광 타입만 가능합니다.

*1 노란색 및 회색 타입은 비상 정지 스위치로 사용할 수 없습니다.


【부탁드립니다】
상세 사양은 상품 정보에서 카탈로그, 매뉴얼(취급 설명서)을 다운로드하여 확인해 주십시오.
또한, 매뉴얼(취급 설명서) 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
