【１】조작부 설치

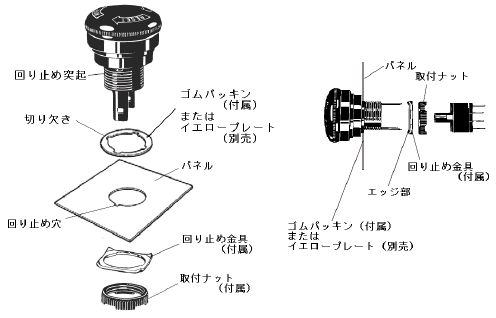

1. 조작부에 단자 측에서 고무 패킹(부속) 또는 옐로우 플레이트(별매·형 A16Z-5070)를 장착합니다. 절개부와 조작부의 회전 방지 돌기를 맞추어 장착하십시오.

2. 패널 전면에서 조작부 + 고무 패킹(또는 옐로우 플레이트)을 삽입합니다.
조작부의 회전 방지 돌기와 패널 가공 구멍의 회전 방지 구멍을 맞추어 삽입하십시오.

3. 단자 측에서 회전 방지 금속 부품(부속), 설치 너트(부속)를 삽입하여 조입니다. (조임 공구는 준비되어 있습니다.)
설치 너트의 조임 토크는 0.29~0.49N·m로 하십시오.

　　　
　　　　

　　
【２】소켓부 설치

패널 뒷면에서 소켓부를 장착하십시오.
조작부의 ○ 표시와 소켓부의 「L-」 각인 측 케이스 가이드 홈을 맞추어 「찰칵」 소리가 날 때까지 밀어 넣어 주십시오.
또한, 들뜸 등이 없는지 확인하십시오.
