전자기 잠금 장치·안전 도어 스위치의 표시등을 잠금 상태일 때 점등시키고 싶습니다. (기계식 잠금 장치·솔레노이드 릴리스 타입의 경우)

전자기 잠금 장치·안전 도어 스위치의 표시등을 잠금 상태일 때 점등시키고 싶습니다. (기계식 잠금 장치·솔레노이드 릴리스 타입의 경우)

전자식 도어 잠금 장치의 안전 도어 스위치 접점은 도어 감지 접점과 잠금 모니터 접점으로 구성됩니다.
도어 감지 접점은 도어 개폐 시 작동하며, 잠금 모니터 접점은 잠금이 걸렸을 때 작동합니다.
기본적으로 표시등을 점등시키고 싶을 때 ON하는 접점에 배선을 합니다.


예) 형식 D4NL-2BFA-B를 잠금 해제 시 표시등을 점등시키는 경우
(기계식 록·솔레노이드 릴리스(관련 FAQ 참조) 1NC/1NO+2NC)

■접점 형식　　　　　　　　　
　
　1NC/1NO　　+　　2NC

※접점 형태는 잠금 상태·문 닫힘 상태를 나타냅니다.
12-41번 단자는 내부에서 연결되어 있습니다.

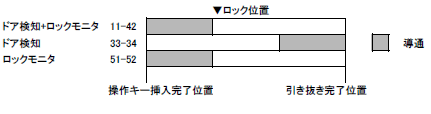

■작동 패턴　
　　　　　　　　　　　
　
■배선
잠금 상태에서 ON하는 잠금 모니터 단자 51-52번에 대해 직렬로 표시등 회로(O1-O2)와 전원을 배선하십시오.

주의!!
안전 회로로 사용하는 접점에는 병렬로 표시등 배선을 하지 마십시오.
안전 회로에 병렬로 표시등 회로를 연결하면, 표시등 회로가 단락 고장을 일으킨 경우 접점이 오픈 상태임에도 불구하고 도통 상태가 되어 안전 회로 기능을 수행하지 못합니다.
어떤 접점을 안전 회로용으로 사용할지는 고객의 배선에 따라 결정됩니다.
표시등 배선에만 사용하는 경우에는 문제가 없습니다.


대상 형식: D4SL-N/D4NL/D4BL/
형 D4BL 시리즈의 일부 기종은 2012년 3월에 생산을 종료하였습니다.
대체 제품으로는 D4NL 시리즈, D4SL-N 시리즈를 검토해 주십시오.
형 D4SL-N 시리즈의 표시등은 솔레노이드 ON 시 점등으로 고정되어 있습니다.
대체품에 대해서는 관련 정보의 '생산 종료(예정)품/추천 대체품'을 참조하십시오.
