솔레노이드 잠금・기계식 릴리스 타입의 접점 동작을 알려주십시오.

솔레노이드 잠금・기계식 릴리스 타입의 접점 동작을 알려주십시오.

동작 패턴, 접촉 형식에 따라 접점의 움직임을 확인합니다.

【예】
D4SL-N□AFG-□의 경우
(솔레노이드 록・기계식 릴리스 접점 구성: 1NC/1NC+1NC/1NO)

　【작동 패턴】　　　　　　　　　　　　【접촉 형태】　　　　　　　　　　　　

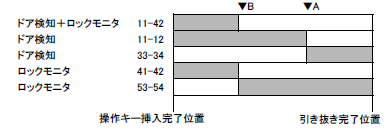

이를 상세히 표기하면 아래와 같습니다.

　　　　　　　　　　　　

※11-42는 단자가 있지만, 단락 핀으로 연결되어 있으므로 도어 감지와 잠금 모니터의 AND 출력이 됩니다.
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
인출 완료 위치는 도어가 열린 상태, 조작 키 삽입 완료 위치는 도어가 닫힌 상태입니다.
동작 패턴은 "인출 완료 위치"에서 "조작 키 삽입 완료 위치"로 이동하며, 도어를 닫고 키가 삽입되는 상태를 나타냅니다.

■문을 열 경우
솔레노이드 전압이 비자극 상태가 되면 잠금이 해제되고 잠금 모니터 접점(41-42/53-54)이 전환됩니다. (도면 중 B)
문을 열어가면, 도어 감지 접점(11-12/33-34)이 전환됩니다. (도면 중 A)
솔레노이드 전압이 비자극 상태일 때는 잠금이 해제되어 키를 뽑거나 꽂을 수 있으며, 도어 감지 접점(11-12/33-34)은 전환되지만, 잠금 모니터 접점은 41-42 비전도, 53-54 전도 상태를 유지합니다. (도면 중 B보다 키를 완전히 뽑은 위치 쪽 상태)

■문을 닫을 경우
문을 닫아 나가면, 문이 닫히면 도어 감지 접점(11-12/33-34)이 전환됩니다. (도면 중 A)
이때 키의 삽입/제거는 가능합니다.
문이 닫히고 솔레노이드에 전압이 인가되면 잠금이 걸리며, 잠금 모니터 접점(41-42/53-54)이 전환됩니다. (도면 중 B)
이때 키를 뽑거나 꽂을 수 없습니다.


접점 구성, 단자 번호, 잠금 모니터 단자는 형식에 따라 다르지만 기본 동작은 동일합니다.
잠금 위치는 제품마다 다릅니다. 각 형식의 동작 특성 '잠금까지의 동작'을 참조하십시오.

대상 형식: D4SL-N/D4JL/D4BL/D4NL
D4BL 시리즈 일부 기종은 생산이 종료되었습니다.
대체품으로는 D4NL 시리즈, D4SL-N 시리즈를 검토해 주십시오.
대체품에 대해서는 「 생산 종료(예정)품/추천 대체품 」을 이용해 주십시오.
