릴레이 본체와 보조접점 블록의 조합에서, 릴레이 본체의 a접점(주접점)이 용착된 경우, 코일의 감전을 해제해도 보조접점 블록의 모든 b접점은 내충격전압 2.5kV 이상을 만족하거나 접점 간격 0.5mm 이상을 확보하는 구조를 미러접점 구조라고 합니다.

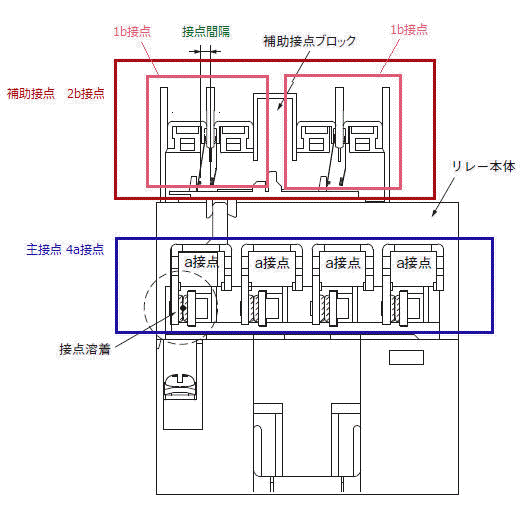

● 미러 접점 구조 설명도
예: 형식 G7Z-4A-02 (주접점: 4a접점, 보조접점: 2b접점)
내충격 전압: 2.5kV 이상 또는 접점 간격 c: 0.5mm 이상
● 미러 접점을 통한 안전 설계에 관하여
릴레이 본체와 보조접점 블록의 조합으로 EN60947-4-1 미러 접점 기구 인증 획득. 안전 회로의 피드백 회로에 사용 가능합니다.
■대상 형식 형 G7 Z 시리즈 | 접점 구성 | 정격
전압 | 세트 형식
(릴레이 본체와 보조
접점 블록 세트 | 단일 형식 | 주
접점 | 보조
접점 | 릴레이 본체 | 보조 접점 블록 | | 4A | 1a1b | DC12 | 형 G7Z-4A-11Z-R DC12 | 형 G7Z-4A DC12 | 형 G73Z-11Z-R | | DC24 | 형 G7Z-4A-11Z-R DC24 | 형 G7Z-4A DC24 | | 2b | DC12 | 형 G7Z-4A-02Z-R DC12 | 형 G7Z-4A DC12 | 형 G73Z-02Z-R | | DC24 | 형 G7Z-4A-02Z-R DC24 | 형 G7Z-4A DC24 | | 3A1B | 1a1b | DC12 | 형 G7Z-3A1B-11Z-R DC12 | 형 G7Z-3A1B DC12 | 형 G73Z-11Z-R | | DC24 | 형 G7Z-3A1B-11Z-R DC24 | 형 G7Z-3A1B DC24 | | 2b | DC12 | 형 G7Z-3A1B-02Z-R DC12 | 형 G7Z-3A1B DC12 | 형 G73Z-02Z-R | | DC24 | 형 G7Z-3A1B-02Z-R DC24 | 형 G7Z-3A1B DC24 | | 2A2B | 1a1b | DC12 | 형 G7Z-2A2B-11Z-R DC12 | 형 G7Z-2A2B DC12 | 형 G73Z-11Z-R | | DC24 | 형 G7Z-2A2B-11Z-R DC24 | 형 G7Z-2A2B DC24 | | 2b | DC12 | 형 G7Z-2A2B-02Z-R DC12 | 형 G7Z-2A2B DC12 | 형 G73Z-02Z-R | | DC24 | 형 G7Z-2A2B-02Z-R DC24 | 형 G7Z-2A2B DC24 |
형 G7Z-2A2B DC12 |
