온도 조절기(디지털 조절계), 온도 경보기 출력의 "자극/비자극" 차이를 알려주세요.
- 등록일
- 2025. 12. 17.
온도 조절기(디지털 조절계)
자극이란 설정된 출력 조건 그대로 출력합니다.
비자극이란 설정된 출력 조건을 반전하여 출력합니다. (단, 동작 표시등은 반전되지 않습니다)
정전 시 및 전원 투입 후 약 2초간은 자극/비자극과 관계없이 경보 출력은 OFF입니다.
전환 가능한 기종은 (표1)(표2)를 참조하십시오.
| 목록표 | 자극/비자극 설정이 가능한 기종 |
| (표1) | 온도 조절기(디지털 조정계) 형 E5□□ |
| (표2) | 온도 경보기 형 K8□□ |
■작동 예 형 E5?C 시리즈
・목표 온도=100℃, 경보값=20℃ 경보 종류=2(상한 경보)
(120℃ 이상이 되면 ON하는 상한 경보)
| 예 | 설정 조건 (120℃ 이상)과의 일치 | 설정 | 보조 출력 | 동작 표시 |
| 현재 온도가 100℃인 경우 | 일치하지 않음 | 자극 (초기값: N-o) | OFF | 소등 |
| 비자극 | ON | 소등 | ||
| 현재 온도가 130℃인 경우 | 일치 | 자극 (초기값: N-o) | ON | 점등 |
| 비자극 | OFF | 점등 |
(표1) 온도 조절기(디지털 조정계) 자극/비자극이 설정 가능한 기종
・보조 출력 점수는 형식에 따라 다릅니다.
예를 들어, 형식 E5CC에서 보조 출력 2점 타입의 경우, 보조 출력 3 비자극, 보조 출력 4 비자극은 표시하지 않습니다.
| 시리즈 | 설정 파라미터 | 설정값 | ||
| 형 E5CD/형 E5CD-B | 고기능 설정 레벨 *1 | 보조 출력1 비자극 보조 출력2 비자극 보조 출력3 비자극 보조 출력4 비자극 | ・자극 ： ・비자극： | |
| 형 E5ED/형 E5ED-B | ||||
| 형 E5□C | 형 E5AC 형 E5EC 형 E5EC-B 형 E5CC 형 E5CC-B 형 E5CC-U 형 E5DC 형 E5DC-B 형 E5GC | 고기능 설정 레벨 *1 | 보조 출력1 비자극 보조 출력2 비자극 보조 출력3 비자극 보조 출력4 비자극 | ・자극 ： ・비자극： |
| 형 E5□C-T | 형 E5AC-H 형 E5EC-H 형 E5CC-H | 고기능 설정 레벨 *1 | 보조 출력1 비자극 보조 출력2 비자극 보조 출력3 비자극 보조 출력4 비자극 | ・자극 ： ・비자극： |
| 시리즈 | 설정 파라미터 | 설정값 | ||
| 형 E5□N-H | 형 E5AN-H 형 E5EN-H 형 E5CN-H | 고기능 설정 레벨 *1 | 보조 출력1 비자극 보조 출력2 비자극 보조 출력3 비자극 보조 출력4 비자극 | ・자극 ： ・비자극： |
| 형 E5□N-HT | 형 E5AN-HT 형 E5EN-HT 형 E5CN-HT | 고기능 설정 레벨 *1 | 보조 출력1 비자극 보조 출력2 비자극 보조 출력3 비자극 보조 출력4 비자극 | ・자극 ： ・비자극： |
| 형 E5CB | 형 E5CB | 자극/비자극 전환 기능은 없습니다. | ||
| 형 E5CS/CSV | 형 E5CS 형 E5CSV | 초기 설정 레벨 4 | 경보1 비자극 ・자극 ： ・비자극： | ・자극： ・비자극： ( |
| 초기값 설정 레벨 5 | 경보1 비자극 ・자극 ： ・비자극： | ・자극: ・비자극: ( | ||
| 시리즈명 | 형식 | 설정 파라미터 | 설정값 | |
| 형 E5□N | 형 E5AN *2 형 E5EN *2 형 E5CN *2 형 E5CN-U *2 형 E5GN *3 | 고기능 설정 레벨 *1 | 보조 출력 1 비자극 보조 출력 2 비자극 보조 출력 3 비자극 보조 출력 4 비자극 | ・자극 ： ・비자극： |
| 형 E5□R | 형 E5AR *4 형 E5ER *4 | 경보 설정 레벨 | 보조 출력 1 비자극 보조 출력 2 비자극 보조 출력 3 비자극 보조 출력 4 비자극 | ・자극 ： ・비자극： |
| 형 E5□R-T | 형 E5AR-T *4 형 E5ER-T *4 | |||

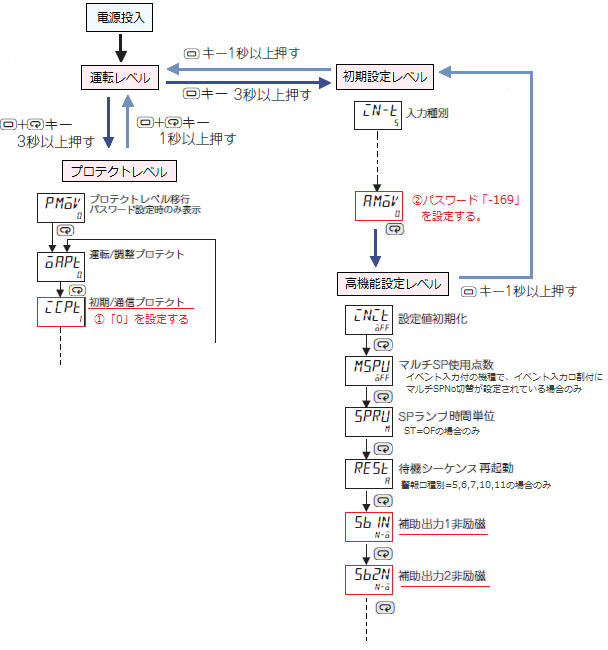

*1 고기능 설정 레벨로 진입하려면 사전에 프로텍트 레벨 「초기/통신 프로텍트」를 0으로 설정해 두어야 합니다. 자세한 내용은 해당 FAQ를 참조하십시오.
*2 형 E5AN, 형 E5EN, 형 E5CN, 형 E5CN-U는 2017년 3월에 생산을 종료했습니다.
*3 형 E5GN은 2015년 3월에 생산을 종료했습니다.
*4 형 E5?R 시리즈, 형 E5□R-T 시리즈는 2021년 3월에 생산을 종료했습니다.
*2~*4 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표2) 온도 경보기 자극/비자극 설정이 가능한 기종
◆예 형식 K8AK-TH
| 시리즈 | 설정 | |
| 형 K8DT-TH | SW3 OFF에서 노멀 오픈 (자극) *5 ON으로 노멀 클로즈 (비자극) *5 | |
| 형 K8AK-TH | | SW3 OFF에서 감전 ON 시 비자극 |
| 형 K8AB-TH *6 | 기능 선택 딥 스위치 | SW3 OFF 시 감전 ON 시 비자극 |
*5 K8DT-TH 형에서는 노멀 오픈/노멀 클로즈라고 부릅니다.
*6 K8AB-THH 시리즈는 2015년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 제품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 참조하십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다)
