온도 조절기(디지털 조정계), 온도 경보기에서 경보가 자연 복귀해도 경보 출력을 계속 내보내고 싶습니다.
- 등록일
- 2025. 12. 17.
온도 조절기(디지털 조정계)
경보 래치 기능이 있는 기종을 검토해 주십시오.
경보 래치란 경보가 일단 ON되면 경보 래치 해제 조작을 할 때까지 온도와 관계없이 항상 ON 상태를 유지하는 기능입니다.
대상 기종, 설정 및 래치 해제 방법은 아래 표를 참조하십시오.
대상 기종이 많으므로, 「Ctrl+F」 등으로 검색하시기 바랍니다.
■ 경보 래치 설정 가능 기종 설정 및 해제 방법
| 시리즈명 | 설정/해제 방법 | |
| 형 E5CD/형 E5CD-B | ●설정 방법 다음 설정을 수행하십시오. ・고기능 설정 레벨 *1 ・파라미터: 경보■래치 ・설정값: ON (초기값은 OFF) ・경보1 래치, 경보2 래치...와 같이 경보별로 독립적으로 설정할 수 있습니다. ● 해제 방법 다음 방법 중 하나로 해제하십시오. ( 초기 설정 레벨, 통신 설정 레벨, 고기능 설정 레벨, 교정 레벨로 전환한 경우에도 해제됩니다.) 【1】전원을 껐다가 다시 켭니다. 【2】이벤트 입력에 LAT(경보 래치 해제)를 미리 할당해 두고, 외부 입력으로 해제합니다. 〔설정 〕 초기 설정 레벨 ) 파라미터: 이벤트 입력 할당■ 설정값: LAt(경보 래치 해제 고기능 설정 레벨 *1 단, 이벤트 입력과 PF 키 양쪽에 설정했을 경우, PF 키는 무효화됩니다.파라미터: PF 설정 설정값: LAt(경보 래치 해제) | |
| 형 E5ED/형 E5ED-B | ||
| 형 E5□C | 형 E5AC | |
| 형 E5EC 형 E5EC-B | ||
| 형 E5CC 형 E5CC-B 형 E5CC-U | ||
| 형 E5DC 형 E5DC-B | ||
| 형 E5GC | ||
| 형 E5□C (프로그램 타입) | 형 E5AC-T | |
| 형 E5EC-T | ||
| 형 E5CC-T | ||
| 시리즈명 | 설정/해제 방법 | |
| 형 E5□N-H (고성능 타입) | 형 E5AN-H | ●설정 방법 아래 설정을 수행하십시오. ・고기능 설정 레벨 *1 ・파라미터: 경보 ■ 래치 ・설정값: ON (초기값은 OFF) ・경보1 래치, 경보2 래치・・・와 같이 경보별로 독립적으로 설정할 수 있습니다. ● 해제 방법 다음 방법 중 하나로 해제하십시오. 【1】전원을 껐다가 다시 켭니다. 초기 설정 레벨 【3】PF 키에 LAT(경보 래치 해제)를 미리 할당해 두고, 키 조작으로 해제한다. 〔설정〕 파라미터: 이벤트 입력 할당 ■ 설정값: LAt(경보 래치 해제) 고기능 설정 레벨 *1 ) 단, 이벤트 입력과 PF 키 양쪽에 설정했을 경우, PF 키는 무효화됩니다.파라미터: PF 설정 설정값: LAt(경보 래치 해제 |
| 형 E5EN-H | ||
| 형 E5CN-H | ||
| 형 E5□N-HT (프로그램 타입) | 형 E5AN-HT | |
| 형 E5EN-HT | ||
| 형 E5CN-HT | ||
| 형 E5□N (기본형) | 형 E5AN *2 | |
| 형 E5EN *2 | ||
| 형 E5CN *2 형 E5CN-U *2 | ||
| 형 E5GN *3 | ||
| 시리즈명 | 설정/해제 방법 | |
| 형 E5CS | 형 E5CS | ●설정 방법 다음 설정을 수행하십시오. 초기 설정 레벨(4)의 경보 1 래치 또는 초기 설정 레벨(5)의 경보 2 래치 ON ●해제 방법 다음 중 하나의 방법으로 해제하십시오. 【1】전원을 껐다가 다시 켭니다. 【2】운전 레벨 「경보□ 래치 상태」 표시 중 UP 키와 DOWN 키를 2초 이상 눌러 해제합니다. |
| 형 E5CSV | 형 E5CSV | |
| 형 E5□R | 형 E5AR *4 | ●설정 방법 아래 설정을 수행하십시오. 고기능 설정 레벨 *1 매개변수: 경보 ■ 래치 설정값: ON (초기값은 OFF) 경보1 래치, 경보2 래치...와 같이 경보별로 독립적으로 설정할 수 있습니다. ● 해제 방법 다음 방법 중 하나로 해제하십시오. 【1】전원을 껐다가 다시 켭니다. 【2】통신을 통한 래치 해제 명령으로 해제합니다. |
| 형 E5ER *4 | ||
| 형 E5□R-T (프로그램 타입) | 형 E5AR-T *4 | |
| 형 E5ER-T *4 | ||
| 시리즈명 | 설정/해제 방법 | |
| 형 K8DT-TH | ● 설정 방법 다음과 같이 설정하십시오. 딥 스위치 2번을 OFF로 설정하십시오. (초기값은 OFF) ● 해제 방법 본체의 LATCH_RST 버튼을 눌러 해제합니다. 【주의】전원 재투입으로는 해제할 수 없습니다. *5 | |
| 형식 K8AK-TH | ● 설정 방법 아래 설정을 수행하십시오. 딥 스위치 2번을 OFF로 설정하십시오. (초기값은 OFF) ●해제 방법 다음 방법 중 하나로 해제하십시오. 【1】본체의 LATCH_RST 버튼을 눌러 해제합니다. 【2】 외부 입력 4-5 단자(LATCH_RST)로 해제합니다. 【주의】전원 재투입으로는 해제할 수 없습니다. *5 | |
| 형식 K8AB-TH *6 | ||
*1 고기능 설정 레벨로 진입하려면 사전에 프로텍트 레벨 "초기/통신 프로텍트"를 0으로 설정해 두어야 합니다. 자세한 내용은 해당 FAQ를 참조하십시오.
*2 E5AN형, E5EN형, E5CN형, E5CN-U형은 2017년 3월에 생산이 종료되었습니다.
*3 E5GN형은 2015년 3월에 생산을 종료했습니다.
*4 E5?R 시리즈, E5□R-T 시리즈는 2021년 3월에 생산을 종료했습니다.
*5 전원을 OFF하면 경보 출력은 OFF되지만, 전원을 재투입하면 온도 상황과 관계없이 래치를 해제할 때까지 출력을 유지합니다.
*6 형 K8AB-TH 시리즈는 2015년 3월에 생산을 종료했습니다.
*2~*4. *6 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

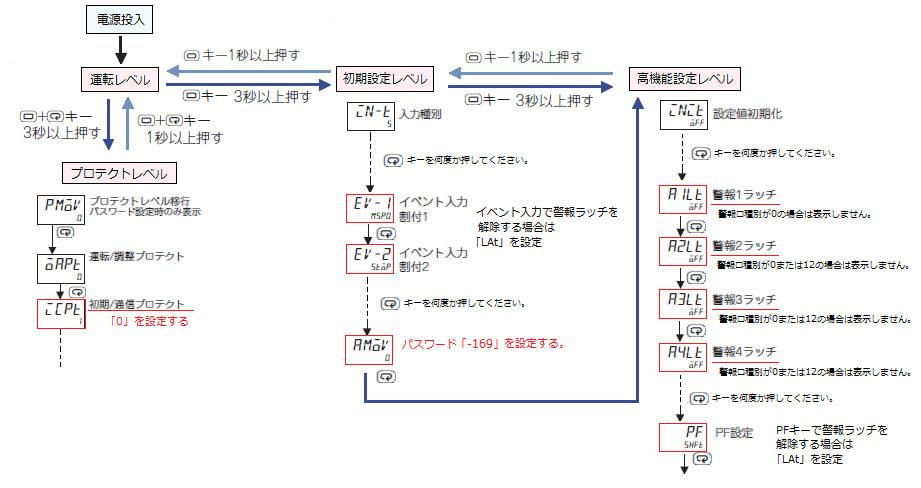

●예 형식 E5?C 이벤트 입력 2점의 경우
■요청
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 이용해 주십시오. (사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
