D4NS의 설치 방법 및 설치 치수를 알려주세요.

D4NS의 설치 방법 및 설치 치수를 알려주세요.

M4 나사를 사용하고 와셔를 사용하여 적정 조임 토크로 설치하십시오.
(M4 나사는 포함되어 있지 않으므로 고객님께서 준비해 주십시오)
안전을 위해 쉽게 분리할 수 없는 나사 또는 이에 상응하는 방법으로 장착해 주십시오.
아래 그림과 같은 ※ 모양의 돌출부를 2곳에 설치하고, 스위치 하부의 구멍에 삽입하여 4점 고정하면 더욱 견고하게 장착할 수 있습니다.

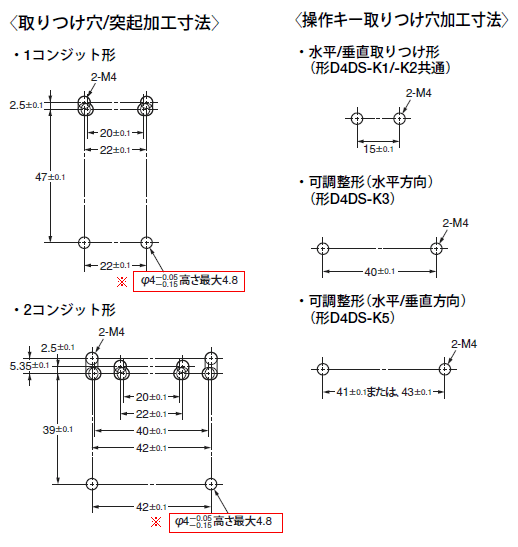

【설치 구멍 가공 치수】
