동작 패턴, 접촉 형태로부터 접점의 동작을 확인합니다.
【예】
형식 D4NL-□AFA-□의 경우
(기계식 잠금·솔레노이드 릴리스(관련 FAQ 참조), 접점 구성: 1NC/1NO+1NC/1NO)

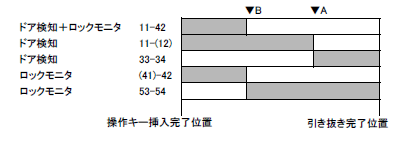

　　【동작 패턴】　　　　　　　　　　　　　　　　　　　　　　　　【접촉 형식】
　　　

카탈로그에는 위 자료가 실려 있지만, 이를 상세히 표로 나타내면 아래와 같습니다.

　　　　　　　　　　　　

※11-42는 단자가 있지만, 단락 핀으로 연결되어 있으므로 도어 감지 및 록 모니터의 AND 출력이 됩니다.
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

인출 완료 위치는 도어가 열린 상태, 조작 키 삽입 완료 위치는 도어가 닫힌 상태입니다.
동작 패턴은 "인출 완료 위치"에서 "조작 키 삽입 완료 위치"로 이동하며, 도어를 닫고 키가 삽입되는 상태를 나타냅니다.

■문을 닫는 경우
문을 닫아가며, 문이 닫히면 도어 감지 접점(11-12/33-34)이 전환됩니다. (도면 중 A)
삽입을 계속하여 잠금 위치에 도달하면 잠금 모니터 접점(41-42/53-54)이 전환됩니다. (도면 중 B)
이후 문이 완전히 닫히고 키 삽입이 멈춥니다.
기계식 잠금 방식이므로 이때 키를 뽑거나 꽂을 수 없습니다.


■문을 열 경우
솔레노이드에 전압이 인가되면, 잠금이 해제되고, 잠금 모니터 접점(41-42/53-54)이 전환됩니다. (도면 중 B)
문을 열어가면, 도어 감지 접점(11-12/33-34)이 전환됩니다. (도면 중 A)

솔레노이드에 전압이 인가되는 동안에는 키를 뽑거나 꽂을 수 있으며, 도어 감지 접점은 전환되지만, 잠금이 해제되어 있기 때문에 잠금 모니터 접점은 41-42 비전도, 53-54 전도 상태를 유지합니다. (도면 중 B보다 오른쪽 상태)


접점 구성, 단자 번호, 잠금 모니터 단자는 형식에 따라 다르지만 기본 동작은 동일합니다.
잠금 위치는 제품마다 다릅니다. 각 형식의 동작 특성 '잠금까지의 동작'을 참조하십시오.


대상 형식: D4SL-N/D4JL/D4BL/D4NL
형 D4BL 시리즈의 일부 기종은 2012년 3월에 생산을 종료하였습니다.
대체품으로는 D4NL 시리즈, D4SL-N 시리즈를 검토해 주십시오.
대체품에 대해서는 관련 정보의 '생산 종료(예정)품/추천 대체품'을 이용하십시오.
