전자기 잠금 장치·안전 도어 스위치의 표시등을 도어가 닫혀 있을 때 점등시키고 싶습니다. (기계식 잠금 장치·솔레노이드 릴리스 타입의 경우)

전자기 잠금 장치·안전 도어 스위치의 표시등을 도어가 닫혀 있을 때 점등시키고 싶습니다. (기계식 잠금 장치·솔레노이드 릴리스 타입의 경우)

전자식 도어 잠금 장치의 안전 도어 스위치 접점은 도어 감지 접점과 잠금 모니터 접점으로 구성됩니다.
도어 감지 접점은 도어 개폐 시 작동하며, 잠금 모니터 접점은 잠금이 걸렸을 때 작동합니다.
기본적으로 표시등을 점등시키고 싶은 타이밍에 ON하는 접점에 배선을 합니다.


【예】형식 D4NL-2CFA-B(기계식 록·솔레노이드 릴리스(관련 FAQ 참조)) 도어가 닫혀 있을 때 표시등을 점등시키는 경우(2NC+1NC/1NO)

■접점 형태　　　　　　　　　
　
　　　　　　2NC　　+　1NO/1NC

※접점 형태는 잠금 상태·문 닫힘 상태를 나타냅니다.
12-41번 단자는 내부에서 연결되어 있습니다.


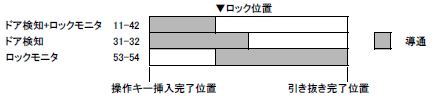

■ 동작 패턴　
　 　　　　　　　　　　
　
■배선
문이 닫혀 있을 때 ON하는 31-32번 단자에 직렬로 표시등 회로(O1-O2)를 배선하십시오.

※ 동작 표시등으로 사용하시는 경우에는 DC24V 회로가 됩니다.
31-32번 단자를 다른 용도로 사용하시는 경우, 전원 전압에 주의하십시오.


대상 형식: D4NL/D4GL/D4BL/
형 D4GL 시리즈는 2015년 3월, 형 D4BL 시리즈의 일부 기종은 2012년 3월에 생산을 종료하였습니다.
대체 제품으로는 D4NL 시리즈, D4SL 시리즈를 검토해 주십시오.
대체품에 대해서는 관련 정보의 "생산 종료(예정)품/추천 대체품"을 이용하십시오.
