전자기 잠금 장치·안전 도어 스위치의 표시등을 도어가 닫혀 있을 때 점등시키고 싶습니다. (솔레노이드 잠금 장치·기계식 릴리스 타입의 경우)

전자기 잠금 장치·안전 도어 스위치의 표시등을 도어가 닫혀 있을 때 점등시키고 싶습니다. (솔레노이드 잠금 장치·기계식 릴리스 타입의 경우)

전자식 잠금 장치·안전 도어 스위치의 접점은 도어 감지 접점과 잠금 모니터 접점으로 구성됩니다. 도어 감지 접점은 도어 개폐 시 작동하며, 잠금 모니터 접점은 잠금이 걸렸을 때 작동합니다. 기본적으로 표시등을 점등시키고자 하는 타이밍에 ON되는 접점에 배선을 합니다.


【예】형식 D4NL-2CFG-B(솔레노이드 잠금·기계식 해제(관련 FAQ 참조))／문이 닫혀 있을 때 표시등을 점등시키는 경우

■접점 형태　　　　　　　　　
　
　　　　　2NC　　　+　1NO/1NC

※접점 형태는 잠금 상태·문 닫힘 상태를 나타냅니다. 12-41번 단자는 내부에서 연결되어 있습니다.

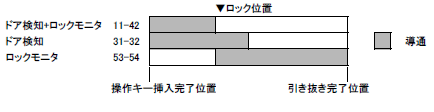

■ 동작 패턴　
　 　　　　　　　　　　
　
■배선
문이 닫혀 있을 때 ON하는 31-32번 단자에 직렬로 표시등 회로(O1-O2)를 배선하십시오.


【주의사항】
직접 개로 동작 접점에 병렬로 연결할 경우, 표시등 파손 시 단락 전류가 흘러 설비가 오동작할 우려가 있으니 주의하십시오.
또한 동작 표시등으로 사용하시는 경우에는 DC24V 회로가 됩니다. 31-32번을 다른 용도로 사용하시는 경우에는 전원 전압에 주의하십시오.


대상 형식: D4SL-N/D4NL/D4BL/
・형식 D4BL 시리즈 일부 기종은 2012년 3월에 생산을 종료하였습니다. 대체품으로는 형식 D4NL 시리즈, 형식 D4SL-N 시리즈를 검토해 주십시오.
・형식 D4SL-N 시리즈의 표시등은 솔레노이드 ON 시 점등되는 사양으로 고정되어 있습니다.
・대체품에 대해서는 관련 정보의 "생산 종료(예정)품/추천 대체품"을 이용해 주십시오.
