온딜레이 동작 타이머를 사용하여 간격 동작을 시키고 싶습니다. 어떻게 해야 합니까?

온딜레이 동작 타이머를 사용하여 간격 동작을 시키고 싶습니다. 어떻게 해야 합니까?

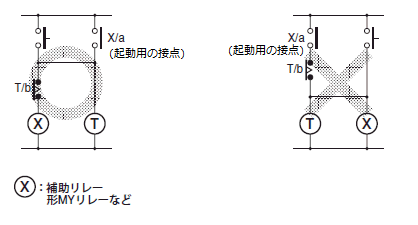

형식 H3Y 및 형식 H3CR-A8 등 온디레이 동작 전용 타이머로 인터벌 동작 을 하고자 하는 경우, 아래와 같이 보조 릴레이를 조합하여 자기 유지·자기 복귀 회로를 구성하십시오.
타이머는 전원 시작 타이머를 사용하십시오.


X/a는 기동용 접점입니다. 기동용 접점이 OFF되어도 자가 유지가 걸려 일정 시간 후 출력이 OFF됩니다.
