C200H-CT001-V1의 데이터 메모리, 내부 보조 릴레이는 어떻게 할당됩니까?

할당은 유닛의 호기 번호에 따라 다음과 같이 할당됩니다.

■사용 중인 CPU가 C200H/C200HS/C200HX/C200HG/C200HE인 경우　
　
① 데이터 메모리(DM)의 경우　　ｍ＝１０００＋１００×호기 번호

예: 호기 번호가 1호기

ｍ＝１０００＋１００×１＝ＤＭ１１００ 에서 할당됩니다.

② 내부 보조 릴레이의 경우　　　ｎ＝１００＋１０×호기 번호

예: 호기 번호가 1호기
ｎ＝１００＋１０×１＝１１０ｃｈ부터 할당됩니다.

　　　
　　　
■사용 중인 CPU가 CS1 시리즈인 경우　
①데이터 메모리(DM)의 경우　　　ｍ＝２００００＋１００×호기No

예: 호기No가 1호기
ｍ＝２００００＋１００×１＝ＤＭ２０１００ 에서 할당됩니다.

② 내부 보조 릴레이의 경우　　　n=2000+10×기호No
　　예: 기호 번호가 1호기
　　ｎ＝２０００＋１０×１＝２０１０ｃｈ 로 할당됩니다.

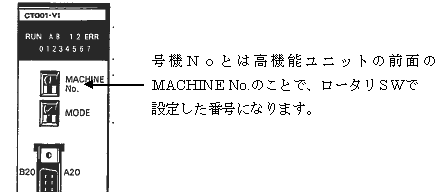

※호기 번호는 아래 번호를 의미합니다.
