포토 마이크로 센서의 동작을 알려주세요.

포토 마이크로 센서의 동작을 알려주세요.

동작 모드에 따라 다릅니다.

동작 모드에는 반사광 시 ON과 입광 시 ON이 있습니다.
광선 시 ON과 입광 시 ON에서는 검출 물체의 상태에 대한 센서의 출력이 다릅니다.
(표 1) 　동작 모드와 출력 을 참조하십시오.

또한, 하나의 센서로 동작 모드 전환이 가능한 기종이나, 광선 시 ON과 입광 시 ON 각각의 출력을 가진 기종(2출력 타입)도 있습니다.

동작 모드 전환이 가능한 기종은 스위치 설정 및 배선에 따라 반사광 시 ON과 입광 시 ON을 전환합니다.
　예: 형식 EE-SPX613: 스위치에 의한 전환
　　　형 EE-SX67□ : 배선에 의한 전환

2출력 타입에 대해서는 (표 2)를 참조하십시오.


(표1)　동작 모드와 출력

작동 모드	홈형 타입		반사형
	물체 감지 있음	검출물체 없음	물체 감지 있음	물체 없음
반사 시 ON	출력 ON	출력 OFF	출력 OFF	출력 ON
입광 시 ON	출력 OFF	출력 ON	출력 ON	출력 OFF
보충	●광선 감지 시 ON 센서의 검출부인 홈 내에 검출 물체가 있어 센서의 광축이 차단되었을 때 출력이 ON됩니다. ●입광 시 ON 센서의 홈 내에 검출 물체가 없고, 센서의 광축이 차단되지 않았을 때 출력이 ON됩니다.		●광선 차단 시 ON 센서의 검출면에 검출 물체가 가까이 있지 않고, 발사광이 검출 물체에 반사되지 않을 때 출력이 ON됩니다. ●입광 시 ON 센서의 검출면에 검출 물체가 접근하여 발사광이 검출 물체에 반사되어 돌아왔을 때 출력이 ON됩니다.

　　
(표2)　2출력 타입
2출력 타입은, 광섬유 차단 시 ON/광섬유 감지 시 ON 각각의 출력을 가지고 있습니다. 필요한 동작 모드에 맞춰 연결함으로써 동작 모드를 구분하여 사용할 수 있습니다.

●예　형EE-SX95 시리즈　
　　　OUT1은 입광 시 ON, OUT2는 발광 시 ON으로 출력합니다.
　　　예: 입광 시 ON으로 사용하려면 OUT1에 부하를 연결합니다.

출력 형태	형식	출력 회로도

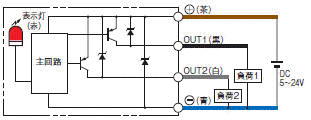

NPN 출력	・코드 인출 타입 　형 EE-SX950-W 　형 EE-SX950-R 　형 EE-SX951-W 　형 EE-SX951-R 　형 EE-SX952-W 　형 EE-SX952-R 　형 EE-SX953-W 　형 EE-SX953-R 　형 EE-SX954-W 　형 EE-SX954-R ・커넥터 중계 타입　*1 　형 EE-SX950-C1J-R 　형 EE-SX951-C1J-R 　형 EE-SX952-C1J-R 　형 EE-SX953-C1J-R 　형 EE-SX954-C1J-R	*2

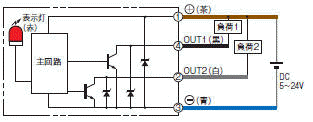

PNP 출력	・코드 인출 타입 　형 EE-SX950P-W 　형 EE-SX951P-W 　형 EE-SX952P-W 　형 EE-SX953P-W 　형 EE-SX954P-W	*2

　 *1 　커넥터 중계 타입　단자 배치
　　　　
　 *2 타임 차트
