E4C-UDA의 센서부 코드를 연장하는 방법을 알려주세요.

E4C-UDA의 센서부 코드를 연장하는 방법을 알려주세요.

코드 연장은 가능합니다. 10m 이하로 사용하십시오.
또한, 센서부에는 커넥터 케이블: 형식 XS2F-D523-D80-A와 케이블 연결용 플러그 커넥터: 형식 XN2A-1430이 포함되어 있습니다.
커넥터 케이블은 2m입니다.
연장 방법으로는 【1】커넥터 케이블을 교체하는 방법과 【2】시판 케이블로 중계하는 방법이 있습니다.

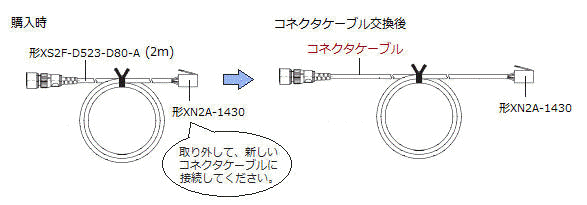

【1】커넥터 케이블을 긴 것으로 교체하기



사용하는 센서부 형식을 확인하신 후, 「형 E4C-UDA 시리즈 연장 시 사용 가능한 커넥터 케이블」을 참조하여 새 커넥터 케이블을 준비해 주십시오.
단, 커넥터 케이블에는 형 XN2A-1430이 포함되어 있지 않습니다.
형 E4C 센서부에 포함되어 있던 플러그 커넥터(형 XN2A-1430)를 분리하여 새 케이블에 장착하여 사용하십시오.

■　형 E4C-UDA 시리즈　연장 시 사용 가능한 커넥터 케이블
・표의 번호를 클릭하면 커넥터 케이블의 상세 형식으로 이동합니다.

형 E4C-UDA 시리즈　센서부		커넥터 케이블
타입	형식	형 XS2F
스트레이트	형 E4C-DS30	○ 표 1 (권장) 〇 표 2
사이드 뷰	형 E4C-DS30L
스트레이트	형 E4C-DS80
측면도	형 E4C-DS80L
스트레이트	형 E4C-DS100

(표1)　원형 방수 커넥터 형 XS2 시리즈　형 XS2F　DC용 5심　케이블 외경 Φ4

・표준 이외의 형식도 게재하고 있습니다. 예고 없이 생산을 종료할 수 있으니 양해 부탁드립니다.
가격 및 납기 일정은 판매처에 문의해 주십시오.

AC/DC ・ 배선	길이	형상
		스트레이트	L형
DC용 ①②③④⑤ 갈색 흰색 파란색 검은색 회색	1m	형식 XS2F-D523-C80-A	－
	2m	형 XS2F-D523-D80-A *1	－
	3m	형 XS2F-D523-E80-A	－
	4m	형 XS2F-D523-F80-A	－
	5m	형 XS2F-D523-G80-A	－
	10m	형 XS2F-D523-J80-A	－

*1　형 E4C 센서부에 부속된 케이블입니다.

(표2)　원형 방수 커넥터 형

XS

2 시리즈　형

XS2F　DC용

5

심

　케이블 외경

Φ6

・표준 이외의 형식도 게재하고 있습니다. 예고 없이 생산을 종료할 수 있으니 양해 부탁드립니다.
가격, 납기에 대해서는 판매처에 확인해 주십시오.

AC/DC ・ 배선	길이	형상
		스트레이트	L형
DC용 ①②③④⑤ 갈색 흰색 파란색 검은색 회색	0.5m	형식 XS2F-D521-BG0-A	－
	1m	형 XS2F-D521-CG0-A	형 XS2F-D522-CG0-A
	2m	형 XS2F-D521-DG0-A	형 XS2F-D522-DG0-A
	5m	형 XS2F-D521-GG0-A	형 XS2F-D522-GG0-A
	10M	형 XS2F-D521-JG0-A	형 XS2F-D522-JG0-A

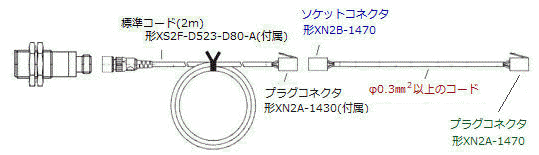

【2】시판 케이블로 중계
시판 코드를 사용하여 소켓 커넥터 형 XN2B-1470과 플러그 커넥터 형 XN2A-1470으로 중계하십시오. *2
시판 코드는 0.3mm² 이상의 것을 사용하십시오.
단, 노이즈의 영향을 받기 쉬우므로 주의하십시오.



*2　 형식 XN2A-1430, 형식 XN2B-1430도 사용할 수 있습니다.
또한, 형식 XN2□1430과 형식 XN2□-1470은 도금 사양이 다릅니다. (기타 사양은 동일합니다.)　
형식 XN2□-1430: 접촉부 금 도금, 배선부 금 플래시
형식 XN2□-1470: 접촉부 금 도금, 배선부 주석 도금

■대상 기종

센서부/앰프부	형상	타입	측정 범위	형식
센서부	M18	스트레이트	60~275㎜	형 E4C-DS30
		사이드 뷰		형 E4C-DS30L
		스트레이트	85~735mm	형 E4C-DS80
		사이드 뷰		형 E4C-DS80L
		스트레이트	110~910㎜	형 E4C-DS100
센서부/앰프부	전원	출력 사양	형식
앰프부	DC	NPN 출력	형 E4C-UDA11
			형 E4C-UDA11AN
		PNP 출력	형 E4C-UDA41
			형 E4C-UDA41AN

형 E4C-UDA41
