K2CA-D의 제한 시간 요소의 작동 시간을 확인하고 싶습니다.

K2CA-D의 제한 시간 요소의 작동 시간을 확인하고 싶습니다.

K2CA-DO, -DO3 시리즈는 2019년 3월에 생산이 종료되었습니다.
대체품 확인 방법은 해당 FAQ를 참조하십시오.

과전류 계전기(OCR)의 제한 시간 요소 작동 시간은 JIS C 4602에서 제한 시간 요소 시간 설정 10의 300%, 700%를 관리 값으로 기재하고 있습니다.
300%, 700% 이외의 값은 참고값으로 다음과 같습니다.

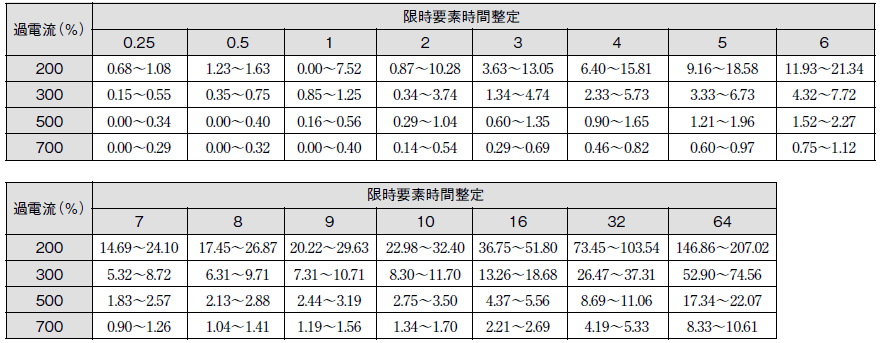

■ 과전류 계전기 동작 시간 오차 범위 (JIS C 4602 준수 제품 대응)　
　(과전류(%)와 제한 요소 시간 조정)

참고. JIS C 4602를 참고한 값이며, 제한 요소 시간 설정 10 설정 시의 전류값 300%·700% 이외의
　오차 범위는 참고값입니다.

◆대상 기종
　형 K2CA-DO-R2　형 K2CA-DO-F4　형 K2CA-DO-D2　
　형 K2CA-DO3-R2　형 K2CA-DO3-F4　형 K2CA-DO3-D2
