K2UV, K2VU의 출력 접점 동작을 알려주세요.

K2UV

기종에 따라 동작이 다릅니다.
아래를 참조하십시오.

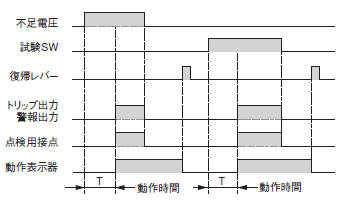

●디지털형 부족전압 계전기 형 K2UV
・대상 형식　형 K2UV-AVN, 형 K2UV-AV2, 형 K2UV-AV3
・작동　　
　　　

●디지털형 부족전압 계전기　형 K2VU-H　*3 　 *4
・대상 형식　형 K2VU-H
・동작
　　　지속 동작
　　　　
　　　
●저전압 계전기　형식 K2VU - S　*1　*4
　형식에 따라 동작이 다릅니다.
　◆형 K2VU-S1-□
　・대상 형식　형 K2VU-S1-R2, 형 K2VU-S1-F4, 형 K2VU-S1-D2
　・동작
　　　원샷 동작
　　　　
　◆형 K2VU-S1K-□　형 K2VU-S2□-□
　・대상 형식　형 K2VU-S1K-R2 *2, 형 K2VU-S1K-F4*2,형 K2VU-S22-R2, 형 K2VU-S24-R2
　　　　　　　형 K2VU-S22-F4, 형 K2VU-S24-F4,형 K2VU-S22-D2
　　　형 K2VU-S24-D2
　　　・동작
　　　지속 동작
　　　
*1　지속 동작, 원샷 동작 모두, 일단 감지 대상 전원이 계전기 설정값 이상으로 상승한 후가 아니면 부족 전압을 감지하지 않습니다. 전원 인가 초기부터 부족 전압 상태(정전)인 경우에는 동작하지 않으므로 주의하십시오.
*2　출력 동작 후, 10초 이상 입력 전압을 제로로 유지한 상태에서 복귀 동작을 수행하십시오. 또한 복귀 동작을 수행할 때 입력 전압을 서서히 상승시키면 출력 보조 릴레이가 복귀하지 않을 수 있습니다.
*3　전원 투입 후 6초 이내에 부족 전압이 된 경우에는 동작 시간이 즉시 동작이 됩니다.
*4 　2019년 3월에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
