프로그램 릴레이 ZEN의 인터록 회로에서 정방향, 역방향이 동시에 입력되었을 때는 동시에 ON되나요?

프로그램 릴레이 ZEN의 인터록 회로에서 정방향

아래 래더 프로그램에서 정방향 운전 중(또는 역방향 운전 중)에 역방향 스위치(또는 정방향 스위치)가 입력되면 인터록 회로는 정상 작동합니다. 그러나 정방향 스위치와 역방향 스위치가 동시에 입력될 경우 정방향과 역방향이 동시에 ON됩니다.
정방향 스위치와 역방향 스위치가 동시에 들어갈 가능성이 있는 경우에는 예 2와 같은 프로그램을 작성하십시오.

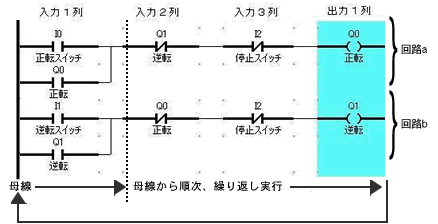

＜프로그램 예시 1＞


●ZEN 실행 방식

선두 행부터 말미 행까지의 래더 프로그램을 일괄적으로 왼쪽(모선)부터 1열씩 오른쪽 방향으로 순차적으로 실행합니다.
위 회로에서 입력 1열의 I0(정전 스위치)와 I1(역전 스위치)가 동시에 ON되었을 때, 입력 2열의 Q0와 Q1은 모두 OFF 상태이므로, 그 b접점은 모두 ON 상태가 되어 Q0(정전)과 Q1(역전)이 동시에 ON됩니다.

●PLC의 실행 방식

ZEN과 PLC는 실행 방식이 다릅니다. (실행 방식의 차이에 대해서는 관련 FAQ를 참조하십시오.)
PLC에서는 회로 a를 왼쪽(모선)에서 오른쪽 방향으로, 그 후 회로 b를 왼쪽(모선)에서 오른쪽 방향으로 실행합니다.
따라서 I0(정전 스위치)와 I1(역전 스위치)가 동시에 입력되어도 회로 a에서 Q0(정전)이 ON된 후 회로 b를 실행하므로 Q1(역전)이 ON되지 않습니다.

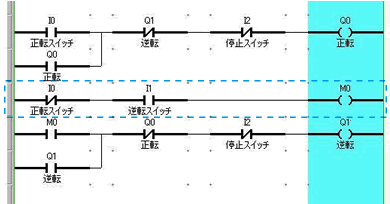

＜프로그램 예시 2＞
정전·역전이 동시에 들어갔을 때, 정전만 ON한다.


IO(정전 스위치)와 I1(역전 스위치)가 동시에 들어갔을 때, IO(정전 스위치)가 우선하는 프로그램입니다.
