F3SJ-A용 PC 도구 SD Manager를 사용하여 특정 광축만 뮤팅하는 설정 방법을 알려주십시오.

F3SJ-A용 PC 도구 SD Manager를 사용하여 특정 광축만 뮤팅하는 설정 방법을 알려주십시오.

뮤팅 기능을 사용하려면, 형식 F39-CN6(뮤팅용 키캡/케이스 색상: 오렌지)를 F3SJ의 송신기 또는 수신기 중 하나의 키캡 부분(케이스 색상: 검정)과 교체하여 장착해야 합니다.
F39-CN6을 장착하지 않으면 뮤팅 기능을 사용할 수 없습니다.
뮤팅용 키캡을 장착하신 후에는 아래 절차에 따라 설정하십시오.

● 절차 1　형 F3SJ-A와 형 F39-GWUM을 연결한다
●절차 2 관리자 권한으로 로그인
●절차 3 뮤팅/오버라이드를 선택합니다
●절차 4 음소거 유형 선택
　[표준 모드][출구 전용 모드][위치 감지 모드] 중에서 선택합니다.
●절차 5　설정 방법을 선택합니다.
　[수동][티칭 그래프에서 지정] 중에서 선택합니다.
　・수동: 최하위 광축과 최상위 광축으로 영역을 지정하는 방법
　・티칭: F3SJ의 반사되는 부분을 판정하여 자동으로 영역 설정하는 방법
　・그래프에서 지정: 수광량 그래프에 표시되는 빨간 점선을 통해 영역을 지정하는 방법
●단계 6　영역 확정 버튼을 누릅니다.
　(설정한 영역을 확정하기 위해 반드시 눌러주세요.)
●절차 7 뮤팅 시간 정보 선택
　(뮤팅 시간을 변경하지 않을 경우 절차 8로 진행)
●절차 8 오버라이드 기능의 유효/무효 선택 및 오버라이드 시간 제한값 입력 (1초~600초(1초 단위) 변경 가능)
　(기본값은 60초로 설정되어 있습니다)
●단계 9 쓰기 버튼을 누르십시오
　(설정 변경 정보를 F3SJ-A에 반영하기 위해 반드시 누르십시오)
●절차 10　설정 정보가 기록되면 F3SJ-A에서 F39-GWUM을 분리합니다
●절차 11　F3SJ-A의 전원을 잠시 끈 후 다시 켭니다

이상으로 완료됩니다.
SD Manager의 표시 화면을 보여줍니다.

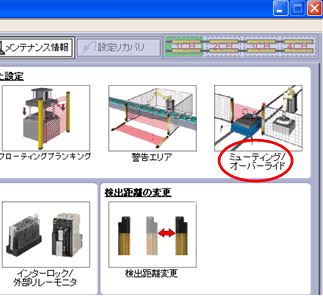

【절차 3 참고용 화면】

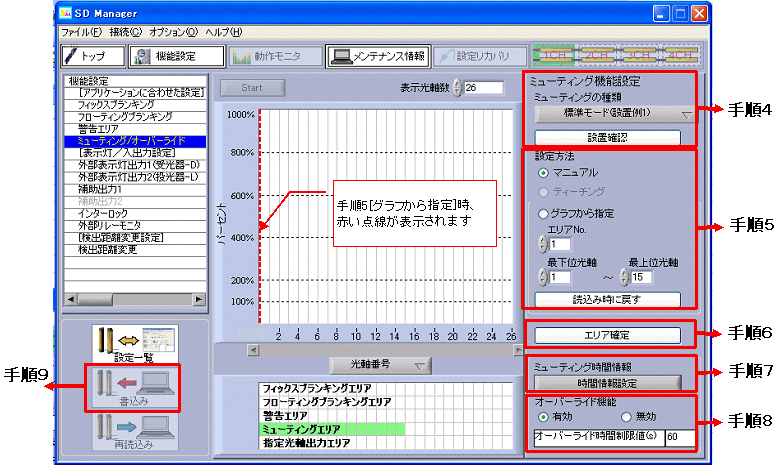

【절차 4,5,6,7,8,9 참고용 화면】
