F3SG-R과 반사 미러 2장을 사용하여 코자형으로 설치하는 것이 가능한가요?
- 등록일
- 2025. 12. 17.
F3SG-R과 반사 미러 2장을 사용하여 코자형으로 설치하는 것이 가능한가요?

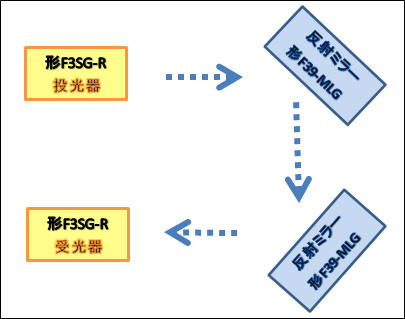

다음과 같이 설치하는 것이 가능합니다.
반사 미러를 사용할 때에는 다음 사항에 유의하십시오.
1. 검출 거리
반사 미러 형식 F39-MLG(*1)을 1장 사용할 때마다, 형식 F3SG-R의 검출 거리는 12%씩 감쇠합니다.
※ 스패터 보호 커버를 병용할 경우, 형식 F3SG-R의 검출 거리는 추가로 약 10% 감쇠합니다.
검출 거리 변경 기능은 투광량을 변화시켜 검출 거리를 변경하는 기능입니다.

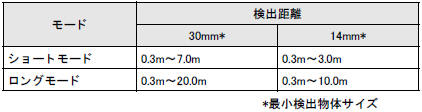

검출 거리는 아래 표의 두 가지 모드 중에서 선택 가능합니다.
【출하 시 설정】
■형 F3SG-RA 시리즈
※ 스패터 보호 커버를 병용할 경우, 형식 F3SG-R의 검출 거리는 추가로 약 10% 감쇠합니다.
검출 거리 변경 기능은 투광량을 변화시켜 검출 거리를 변경하는 기능입니다.
검출 거리는 아래 표의 두 가지 모드 중에서 선택 가능합니다.
【출하 시 설정】
■형 F3SG-RA 시리즈
・검출 거리는 롱 모드로 설정되어 있습니다.
・롱 모드 설정 시 검출 거리는 0.3~20m(최소 검출 물체 30mm)
・및 0.3~10m(최소 검출 물체 14mm)입니다.
・롱 모드 설정 시 검출 거리는 0.3~20m(최소 검출 물체 30mm)
・및 0.3~10m(최소 검출 물체 14mm)입니다.
※형 F3SG-RA 시리즈는 DIP-SW를 사용하여 검출 거리 모드를 전환할 수 있습니다.
■형 F3SG-RE
시리즈 ・형 F3SG-RE 시리즈는 배선에 따라 검출 거리 변경을 수행하므로 출하 시 설정값이 없습니다.
2. 반사 미러를 경유한 경우의 설치 거리
검출 거리 설정 모드를 확인하신 후, 아래 계산식으로 산출된 검출 거리 내에 투광기와 수광기, 반사 미러를 설치하십시오.
【형 F3SG-R이 최소 검출 물체 크기 30mm 타입이고, 단거리(Short) 모드인 경우】
【형 F3SG-R이 최소 검출 물체 크기 30mm 타입이고, 단거리(Short) 모드인 경우】
※ 스패터 보호 커버 미장착 시 계산식
◎ 반사 미러 1장 사용 시: 7m × (1-0.12) = 6.1m
◎ 반사 미러 2장 사용 시: 7m × (1-0.12) × (1-0.12) = 5.4m
◎반사 미러 3장 사용 시: 7m × (1-0.12) × (1-0.12) × (1-0.12) = 4.7m
◎ 반사 미러 1장 사용 시: 7m × (1-0.12) = 6.1m
◎ 반사 미러 2장 사용 시: 7m × (1-0.12) × (1-0.12) = 5.4m
◎반사 미러 3장 사용 시: 7m × (1-0.12) × (1-0.12) × (1-0.12) = 4.7m
【형식 F3SG-R이 최소 검출 물체 크기 14mm 타입이고, 단거리(Short) 모드인 경우】
※ 스패터 보호 커버 미장착 시 계산식
◎ 반사 미러 1장 사용 시: 3m × (1-0.12) = 2.6m
◎ 반사 미러 2장 사용 시: 3m × (1-0.12) × (1-0.12) = 2.3m
◎ 반사 미러 3장 사용 시: 3m × (1-0.12) × (1-0.12) × (1-0.12) = 2.0m
◎ 반사 미러 1장 사용 시: 3m × (1-0.12) = 2.6m
◎ 반사 미러 2장 사용 시: 3m × (1-0.12) × (1-0.12) = 2.3m
◎ 반사 미러 3장 사용 시: 3m × (1-0.12) × (1-0.12) × (1-0.12) = 2.0m
【형식 F3SG-R이 최소 검출 물체 크기 30mm 타입이고, 장거리(Long) 모드인 경우】
※ 스패터 보호 커버 미장착 시 계산식
◎ 반사 미러 1장 사용 시: 20m × (1-0.12) = 17.6m
◎반사 미러 2장 사용 시: 20m × (1-0.12) × (1-0.12) = 15.4m
◎반사 미러 3장 사용 시: 20m × (1-0.12) × (1-0.12) × (1-0.12) = 13.6m
◎ 반사 미러 1장 사용 시: 20m × (1-0.12) = 17.6m
◎반사 미러 2장 사용 시: 20m × (1-0.12) × (1-0.12) = 15.4m
◎반사 미러 3장 사용 시: 20m × (1-0.12) × (1-0.12) × (1-0.12) = 13.6m
【형식 F3SG-R이 최소 검출 물체 크기 14mm 타입이고, 장거리(Long) 모드인 경우】
※ 스패터 보호 커버 미장착 시 계산식
◎ 반사 미러 1장 사용 시: 10m × (1-0.12) = 8.8m
◎반사 미러 2장 사용 시: 10m × (1-0.12) × (1-0.12) = 7.7m
◎반사 미러 3장 사용 시: 10m × (1-0.12) × (1-0.12) × (1-0.12) = 6.8m
◎ 반사 미러 1장 사용 시: 10m × (1-0.12) = 8.8m
◎반사 미러 2장 사용 시: 10m × (1-0.12) × (1-0.12) = 7.7m
◎반사 미러 3장 사용 시: 10m × (1-0.12) × (1-0.12) × (1-0.12) = 6.8m
3. 배치

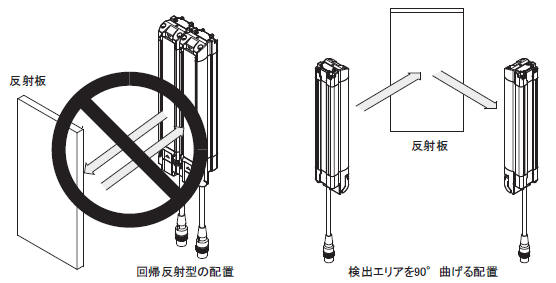

반사 미러 사용 시, 회귀 반사형 배치로는 사용하지 마십시오.
검출 불가능 상태가 될 수 있습니다.
미러로 검출 영역을 90° 굽히는 것은 문제 없습니다.
검출 불가능 상태가 될 수 있습니다.
미러로 검출 영역을 90° 굽히는 것은 문제 없습니다.
〔부탁드립니다〕
상세 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인하신 후 검토해 주십시오.
단, 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다. 카탈로그, 매뉴얼 입수 방법에 대해서는 해당 FAQ를 참조해 주십시오.
