CJ1W-NC□8□ 시리즈에서 축 파라미터의 "모터 1회전 명령 펄스 수"와 "모터 1회전 이동량" 설정을 알려주십시오.

CJ1W-NC□8□ 시리즈에서 축 파라미터의 "모터 1회전 명령 펄스 수"와 "모터 1회전 이동량" 설정을 알려주십시오.

축 파라미터의 「모터 1회전 명령 펄스 수」와 「모터 1회전 이동량」은 NC 설정 도구에서 간단히 계산할 수 있습니다.

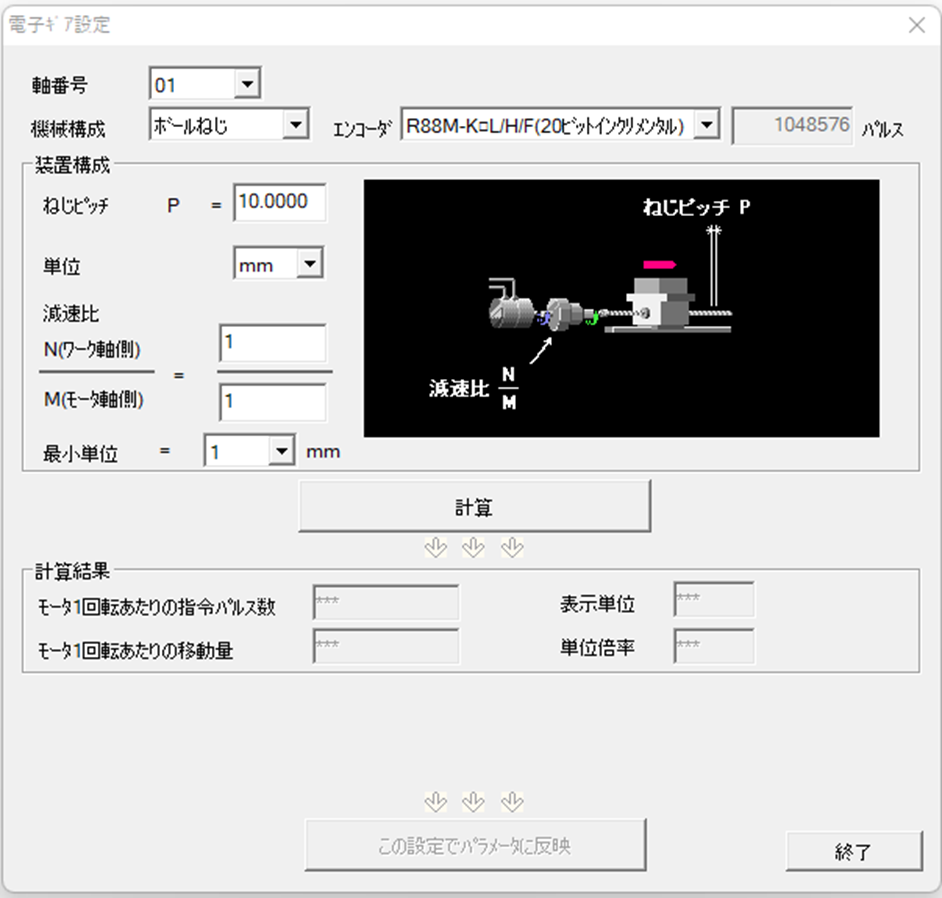

CX-Programmer의 I/O 테이블 유닛 설정에서 NC 설정 도구를 실행하고, [NC 유닛][관련 파라미터][전자 기어]를 선택하면 아래 그림과 같은 화면이 표시됩니다.



기계 구성과 관련된 값(피치나 단위, 배율이나 감속비 등)을 등록하고 계산을 실행하면 자동으로 값이 산출됩니다. 그대로 「이 설정으로 파라미터에 반영」으로 반영 가능합니다.
