G9SP 시리즈 안전 입력의 배선 길이를 알려주세요.

등록일
2025. 12. 17.

G9SP 시리즈 안전 입력의 배선 길이를 알려주세요.



연결하는 기기에 따라 배선 길이가 달라집니다.

・접점 출력 타입 기기의 경우
테스트 출력 1점을 여러 기계식 접점 기기에 연결할 경우, 총 배선 길이는 600m 이내입니다.
테스트 출력 1점에 기계식 접점 기기 1대만 연결할 경우, 배선 길이 600m까지 배선이 가능합니다.
테스트 출력 1점을 여러 기계식 접점 기기에 연결할 경우, 연결하는 케이블의 총 배선 길이는 600m 이하로 하십시오.
　 　
G9SPシリーズの安全入力の配線長_接点出力タイプの機器を接続する場合

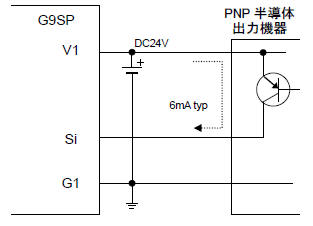

・PNP 반도체 출력 타입의 기기(전류 소스 출력 타입)의 경우
라이트 커튼 등의 PNP 반도체 출력 기기의 신호는 안전 입력 단자(Si)에 입력합니다.
최대 배선 길이는 연결하는 기기의 사양을 확인하십시오.
G9SPシリーズの安全入力の配線長_PNP半導体出力タイプの機器（電流ソース出力タイプ）を接続する場合

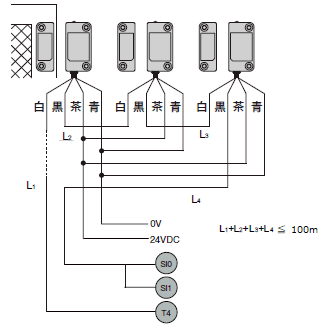

・오므론제 비접촉식 도어 스위치 D40A/D40Z를 연결하는 경우
오므론제 비접촉식 도어 스위치 D40A/D40Z의 비접촉식 도어 스위치 출력(검정색)을 안전 입력 단자에 입력합니다. 이 신호는 1개의 신호선으로 구성됩니다. G9SP 시리즈와 연결하는 경우 분기(아래 그림 예시의 Si0, Si1)하여 사용하십시오.
비접촉 도어 스위치를 연결할 경우, 테스트 출력 1점당 총 배선 길이는 100m 이내로 배선하십시오.
D40A/D40Z는 테스트 출력 1점당 최대 15대까지 직렬 연결할 수 있습니다.
G9SPシリーズの安全入力の配線長_非接触式ドアスイッチ D40A/D40Z を接続する場合

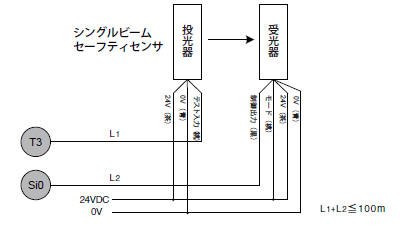

・오므론제 싱글빔 안전 센서 E3ZS/E3FS를 연결하는 경우
싱글빔 센서의 제어 출력 DC24V 반도체 출력을 입력합니다.
싱글빔을 연결하는 경우, 테스트 출력 1점당 총 배선 길이는 100m 이내로 배선하십시오.
G9SPシリーズの安全入力の配線長_シングルビームセーフティセンサ E3ZS/E3FS を接続する場合
・오므론제 싱글빔 안전 센서 E3ZS/E3FS를 연결하는 경우 싱글빔 센서의 제어 출력 DC24V 반도체 출력을 입력합니다. xml-ph-0000@deepl.internal 싱글빔

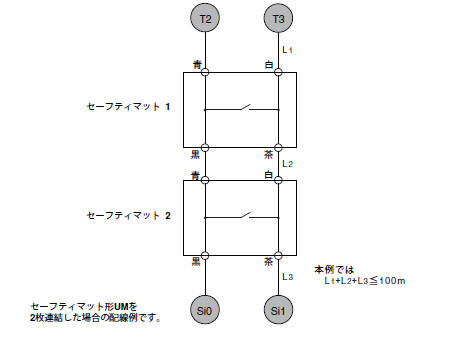

・오므론제 세이프티 매트 UM을 연결하는 경우
오므론제 세이프티 매트 UM의 세이프티 매트 출력을 안전 입력 단자에 입력합니다.
UM은 하나의 테스트 출력 단자당 최대 12매까지 직렬 연결할 수 있습니다.
세이프티 매트를 연결하는 경우, 테스트 출력 1점당 총 배선 길이는 100m 이내로 배선하십시오.
G9SPシリーズの安全入力の配線長_セーフティマット UMを接続する場合


또한 비접촉 도어 스위치, 안전 매트, 싱글 빔 안전 센서의 각 설정에 따라 테스트 단자에서 각 장치 전용 테스트 펄스를 출력하므로 테스트 단자를 다른 장치와 공유할 수 없습니다.
