G9SP 시리즈와 기계식 접점 장비가 아닌 비접촉식 도어 스위치, 안전 매트, 단일 빔 안전 센서를 연결할 경우 테스트 출력을 사용해야 합니까?

G9SP 시리즈와 기계식 접점 장비가 아닌 비접촉식 도어 스위치

비접촉 도어 스위치, 안전 매트, 싱글 빔 안전 센서를 전용 컨트롤러에 연결한 경우, 전용 컨트롤러에서 테스트 펄스를 출력하여 진단합니다.
G9SP 시리즈에서는 안전 입력 단자에 상기 장치를 설정했을 때 선택한 테스트 출력 단자에서 각 장치 전용 테스트 펄스를 출력합니다.

또한 비접촉 도어 스위치의 경우 테스트 펄스를 설정할 수 있는 테스트 출력 단자가 정해져 있습니다.
・G9SP-N10S: T2 단자 (1계통(D40A/D40Z 최대 15대) 연결 가능)
・G9SP-N10D: T4, T5 단자 (2계통 (D40A/D40Z 최대 15x2대) 연결 가능)
・G9SP-N20S: T4, T5 단자 (2계통 (D40A/D40Z 최대 15x2대) 연결 가능)

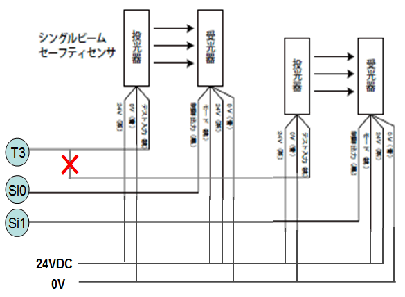

안전 매트, 싱글 빔 안전 센서는 G9SP 시리즈 각 기종 모두 1계통만 설정할 수 있습니다.
사용 가능한 테스트 출력 단자는 고정되어 있지 않으며, 설정에 따라 결정됩니다.
위 설정의 테스트 출력 단자는 동일 종류의 장치라도 여러 계통으로 사용할 수 없습니다.
