온도 조절기(디지털 조정계)의 측정 정확도 읽는 방법을 알려주세요.

등록일
2025. 12. 17.

온도 조절기(디지털 조정계)의 측정 정확도 읽는 방법을 알려주세요.



측정 정확도는 주로 "(지시값의 ±□% 또는 ±□℃ 중 큰 값) ±1 디지트 이하", "±□%FS ±1 디지트 이하"로 표시합니다.
□에는 수치가 들어갑니다.

・디지트: 표시값의 자릿수를 의미합니다. 1디지트는 표시 가능한 최소값입니다.
・FS　　　　: 풀 스케일(Full Scale)의 약자입니다. 계측 범위의 폭을 의미합니다.
・지시값　　: 온도 조절기・디지털 조절계가 가리키고 있는 값(표시하고 있는 값)입니다.

구체적인 계산에 대해서는 아래의 예를 참조하십시오.

【예】형 E5CC　

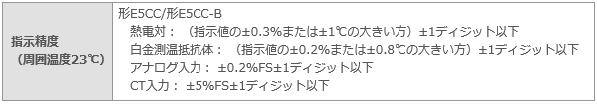

　● 카탈로그 기재

입력 기기 입력 범위
(입력 범위)		 지시 정밀도 계산 예
열전대 K
 　5
(-200~1300℃)		 (지시값의 ±0.3% 또는 ±1℃ 중 큰 값) ±1디지트 이하

●지시값=100℃의 경우
　　(100℃±0.3% 또는 ±1℃ 중 큰 값)±1℃
　　=(±0.3℃ 또는 ±1℃ 중 큰 값)±1℃
　　=±1℃±1℃ = ±2℃
　6
(-20.0~500.0℃)		 (지시값의 ±0.3% 또는 ±1℃ 중 큰 값)±1디지트 이하
●지시값=100℃의 경우
　　(100℃±0.3% 또는 ±1℃ 중 큰 값)±0.1℃
　　=(±0.3℃ 또는 ±1℃ 중 큰 값)±0.1℃
　　=±1℃±0.1℃ = ±1.1℃
백금 온도 측정
저항체
(Pt100)
 　0
(-200~850℃)		 (지시값의 ±0.2% 또는 ±0.8℃ 중 큰 값) ±1디지트 이하

●지시값=100℃의 경우
　　(100℃±0.2% 또는 ±0.8℃ 중 큰 값)±1℃
　　=(±0.2℃ 또는 ±0.8℃ 중 큰 값)±1℃
　　=±0.8℃ ±1℃ = ±1.8℃
　1
(-199.9~500.0℃)		 (지시값의 ±0.2% 또는 ±0.8℃ 중 큰 값)±1디지트 이하

●지시값=100.0℃의 경우
　　(100.0℃±0.2% 또는 ±0.8℃ 중 큰 값)±0.1℃
　　=(±0.2℃ 또는 ±0.8℃ 중 큰 값)±0.1℃
　　=±0.8℃±0.1℃ = ±0.9℃
　2
(0.0~100.0℃)
입력 기기의
출력 신호
입력 범위
(입력 범위)
 지시 정밀도 계산 예
아날로그 전류 *1
 　25
(4~20mA)		 ±0.2%FS±1디지트 이하

●소수점 이하를 표시하지 않는 경우
　±0.2% × (20mA - 4mA) ±1mA
　=±0.032mA±1mA
　=±1.032mA　
　(지시값과 관계없이 측정 정밀도는 ±1.032mA입니다.)

●소수점 이하 1자리까지 표시하는 경우
　±0.2% × (20mA - 4mA) ±0.1mA
　=±0.032mA±0.1mA
　=±0.132mA　
　(지시값과 관계없이 측정 정밀도는 ±0.132mA입니다.)

●소수점 이하 2자리까지 표시하는 경우
　±0.2% × (20mA - 4mA) ±0.01mA
　=±0.032mA±0.01mA
　=±0.042mA　
　(지시값과 관계없이 측정 정밀도는 ±0.042mA입니다.)
　26
(0~20mA)		 ±0.2%FS±1디지트 이하

●소수점 이하를 표시하지 않는 경우
±0.2% × (20mA - 0mA) ±1mA
=±0.04mA±1mA
=±1.04mA
(지시값과 관계없이 측정 정밀도는 ±1.04mA입니다.)
입력 기기의
출력 신호		 입력 레인지
(입력 범위)		 지시 정밀도 계산 예
아날로그 전압
*1
 　27
(1~5V)		 ±0.2%FS ±1 디지트 이하

●소수점 이하 1자리까지 표시하는 경우
±0.2% × (5V - 1V) ±0.1V
=±0.008V±0.1V
=±0.108V
(지시값과 관계없이 측정 정밀도는 ±0.108V입니다.)
　28
(0~5V)		 ±0.2%FS±1디지트 이하

●소수점 이하 2자리까지 표시하는 경우
±0.2% × (5V - 0V) ±0.01V
=±0.01V±0.01V
=±0.02V
(지시값과 관계없이 측정 정밀도는 ±0.02V입니다.)

*1 아날로그 입력의 1디지트는 표시 방법에 따라 달라집니다.
