NE1A-SCPU01-V1에는 테스트 출력 단자가 4개인데, 테스트 펄스를 사용할 수 있는 안전 입력도 4개만 설정할 수 있나요?

NE1A-SCPU01-V1에는 테스트 출력 단자가 4개인데

테스트 출력 단자는 여러 안전 입력에서 공용할 수 있습니다.

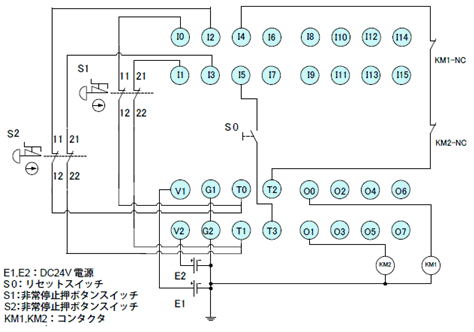

그림의 예에서는 테스트 출력 단자 T0을 안전 입력 단자 I0, I2에서 공용하고, 테스트 출력 단자 T1을 안전 입력 단자 I1, I3에서 공용하고 있습니다.

단, 동일한 테스트 출력을 설정한 안전 입력 신호선 간의 단락 이상은 감지할 수 없습니다.
예를 들어, 듀얼 채널로 설정된 2개의 안전 입력에 동일한 테스트 출력을 설정한 경우, 이 2개의 안전 입력 신호선 사이의 단락 이상은 감지할 수 없습니다.
듀얼 채널로 설정된 두 개의 안전 입력에 서로 다른 테스트 출력을 설정함으로써 두 안전 입력 신호선 간의 단락 이상을 감지할 수 있습니다.




〔부탁드립니다〕
자세한 사양은 제품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인해 주십시오.
단, 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
