교류 2선식 근접 센서의 잔류 전압 특성 그래프 읽는 법을 알려주세요.

교류 2선식 근접 센서의 잔류 전압 특성 그래프 읽는 법을 알려주세요.

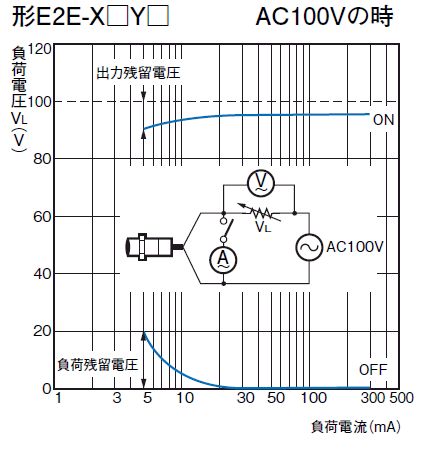

아래 특성 그래프를 사용하여 용어와 특성 그래프의 읽는 방법을 설명합니다.

■부하 전류(그래프 가로축)에 대해
부하 전류는 근접 센서가 ON 상태일 때 부하로 흐르는 전류 값입니다.

■부하 전압(그래프 세로축)에 관하여
부하 전압은 근접 센서가 ON 상태일 때와 OFF 상태일 때의 양쪽 전압을 모두 측정합니다.
그래프 내 곡선으로 표시하고 있습니다. 곡선 옆에 ON/OFF와 각각의 상태를 기재하고 있습니다.

■부하 잔류 전압에 관하여
그래프 내에 "부하 잔류 전압", "OFF"라고 기재되어 있으며, 이는 센서가 OFF되었을 때 부하에 걸리는 전압을 의미합니다.
　
・부하 잔류 전압 구하기

예를 들어 ON 시 전류가 5mA인 부하를 연결했을 때의 부하 잔류 전압을 구합니다.
5mA의 세로축 직선과 OFF 곡선이 교차하는 점의 전압은 약 20V로 읽을 수 있습니다.
따라서 OFF 시 부하에 걸리는 전압(부하 잔류 전압)은 20V가 됩니다.
・이때 센서 양단에 걸리는 전압은 80V = 100V - 20V (전원 전압 AC100V 기준)가 됩니다.
・센서가 OFF 상태에서 흐르는 전류는 누설 전류가 됩니다.
누설 전류는 이 그래프에서 읽을 수 없습니다.　
누설 전류는 카탈로그의 정격/성능란에 기재되어 있습니다.

■출력 잔류 전압에 관하여
센서가 ON되었을 때 센서에 걸리는 전압을 나타냅니다.

・출력 잔류 전압 계산 방법

예를 들어 ON 시 전류가 5mA인 부하를 연결했을 때의 출력 잔류 전압을 구합니다.
5mA의 세로축 직선과 ON 곡선이 교차하는 점의 전압은 약 90V로 읽을 수 있습니다.
90V는 부하에 걸리는 전압입니다.
이때 센서 양단에 걸리는 전압(출력 잔류 전압)은 10V = 100V - 90V(전원 전압 AC100V 기준)가 됩니다.

〔참고〕
자세한 사양은 상품 정보에서 카탈로그, 매뉴얼(취급 설명서)을 다운로드하여 확인해 주십시오.
또한 매뉴얼(취급 설명서) 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
