KM50, KM20을 시판 CT와 조합하여 사용할 수 있습니까?

KM50

시판 CT를 사용할 수 없습니다.
시판 CT를 연결하면 KM50 KM20 *1 본체의 고장으로 이어질 수 있습니다.
전용 CT를 사용하십시오.

■KM50, KM20 *1 전용 CT

형식	전용 CT(분할형 변류기)	정격 1차측 전류
●KM50 시리즈 KM50-C1-FLK KM50-E1-FLK ●KM20 시리즈 KM20-B40 *1 KM20-B40-FLK *1	KM20-CTF-5A	5A
	KM20-CTF-50A	50A
	KM20-CTF-100A	100A
	KM20-CTF-200A	200A
	KM20-CTF-400A	400A
	KM20-CTF-600A	600A

〔600A 이상을 측정하고자 하는 경우〕
　시판 범용 CT(2차측 5A 계기용 CT)와 전용 CT(KM20-CTF-5A)를 조합하여 사용하십시오.
　이 경우 범용 CT의 1차측 정격을 정격 1차측 전류값으로 설정합니다.
　예를 들어, 1000:5 범용 CT의 경우 정격 1차측 전류값을 1000으로 설정합니다.
　범용 CT의 2차 측이 1A 타입인 경우, 전용 CT에 5턴(5회 감기)하면 측정할 수 있습니다.

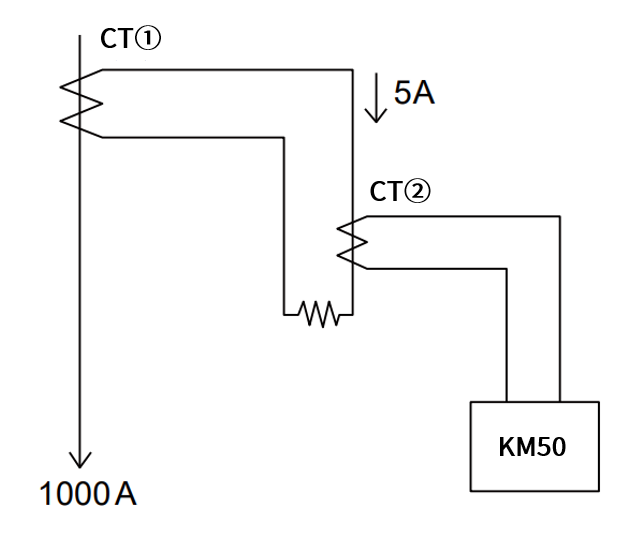

　[사용 예]
　　　CT①: 시판 범용 CT(2차측 5A 계기용 CT)
　　　CT②: 전용 CT(KM20-CTF-5A)

*　
* 1　KM20-B40, KM20-B40-FLK는 2019년 3월에 생산을 종료했습니다.
　　 대체품 확인 방법은 해당 FAQ를 참조하십시오.　

〔부탁드립니다〕
　상세 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인해 주십시오.
　단, 매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
