R88D-K의 안전 입력 커넥터(CN8)를 배선하여 안전 토크 오프 기능(STO)을 사용하고 싶습니다. 필요한 물품을 알려주세요.

R88D-K의 안전 입력 커넥터(CN8)를 배선하여 안전 토크 오프 기능(STO)을 사용하고 싶습니다. 필요한 물품을 알려주세요.

세이프 토크 오프 기능을 사용할 경우, 별매품인 안전 입출력 신호용 커넥터(형 R88A-CNK81S)를 구입하십시오.
커넥터에 케이블을 연결하는 방법은 납땜입니다.
커넥터 조립에 특수 공구는 필요하지 않습니다.

■ 안전 입출력 신호용 커넥터(형 R88A-CNK81S)에 대해

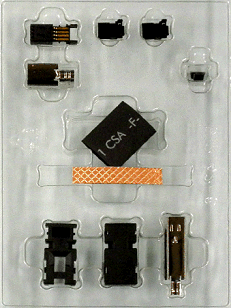

외관:

※커넥터 키트입니다

사용 가능한 케이블:
AWG22 MAX, 8심 MAX, 완성 외경 6.7mm MAX입니다.
※권장 케이블은 AWG30~26이며, 완성 외경이 6.7mm 이하인 6심 차폐 케이블입니다.

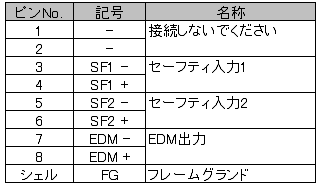

핀 배열:


〔참고〕
세이프 토크 오프 기능을 사용하지 않을 경우, 출하 시 장착된 부속 커넥터(CN8)를 분리하지 마십시오. 커넥터에 대한 배선은 필요하지 않습니다.



자세한 사양은 아래 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인하십시오.
(매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
